아스콘 포장 상식

건축공사를 하다보면 맨 마지막에 한번은 만나는 아스콘.

토목직원이 있는 현장이야 잘 알아서 해주겠지만, 건축현장에서 아스콘에 대해서 알기는 쉽지 않다. 그냥 아는척 하는 정도 상식만 정리 해보면(참고로 나역시 잘모름)

[아스콘 포장의 구성]

표층	Surface Course
중간층	Intermediate Course
기층	Base Course
보조기층	Subbase Course
동상방지층	Antifrost Layer
차단층	Filter Layer
노상	Subgrade



기층용은 보통 "#467"(THK.100mm), 표층용은 "#78"(THK.50mm)을 쓴다는 것 정도가 상식인데,

이거는 골재의 입도에 따른 "골재 번호"입니다.  자세한 것은 아래 표 참조.

ㆍ품질기준 및 관련 시험 표준(입도부분)
골재번호	체의 크기(주3) 규격	각 체를 통과하는 무게 백분율(%)
	입도범위mm	65	50	40	25	20	13	10	5	2.5	1.2
3	50~25	100	90~100	35~70	0~15	-	0~5	-	-	-	-
357	50~5	100	95~100	-	35~70	-	10~30	-	0~5	-	-
4	40~20	-	100	90~100	20~55	0~15	-	0~5	-	-	-
467	40~5	-	100	95~100	-	35~70	-	10~30	0~5	-	-
5	25~13	-	-	100	90~100	20~55	0~10	0~5	-	-	-
57	25~5	-	-	100	95~100	-	25~60	-	0~10	0~5	-
6	20~10	-	-	-	100	90~100	20~55	0~15	0~5	-	-
67	20~5	-	-	-	100	90~100	-	20~55	0~10	0~5	-
68	20~2.5	-	-	-	100	90~100	-	30~65	5~25	0~10	0~5
7	13~5	-	-	-	-	100	90~100	40~70	0~15	0~5	-
78	13~2.5	-	-	-	-	100	90~100	40~75	5~25	0~10	0~5
8	10~2.5	-	-	-	-	-	100	85~100	10~30	0~10	0~5
주(3) 여기에서 체는 KS A 5101-1에서 규정하는 표준망체 63㎜, 53㎜, 37.5㎜, 26.5㎜, 19㎜, 13.2㎜, 9.5㎜, 4.75㎜, 2.36㎜ 및 1.18㎜에 해당한다.

[아스콘 요약]

#467 -기층 - 100mm

#78 - 표층 - 50mm                   -끝.-

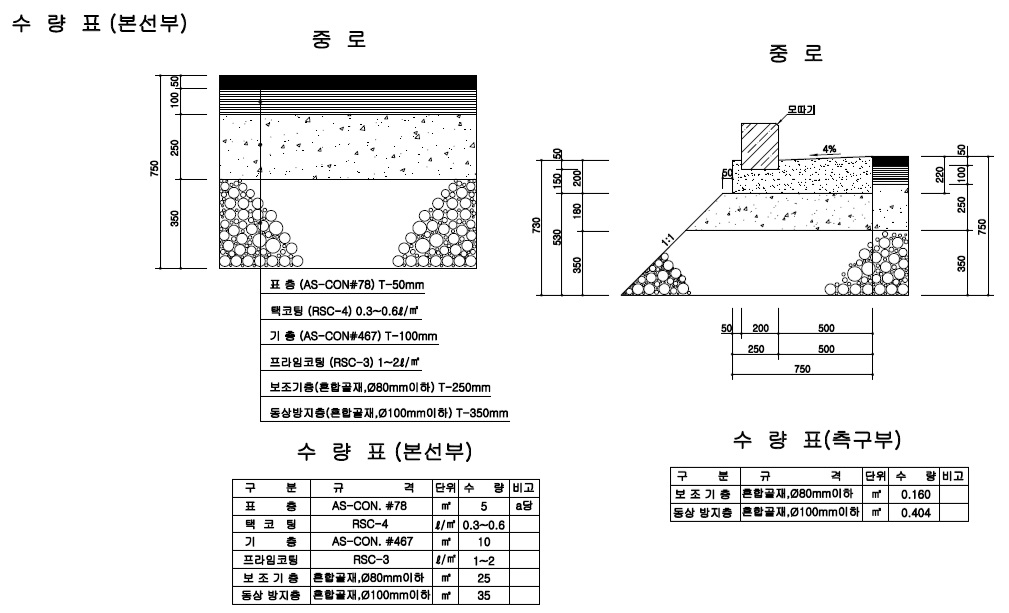

LH표준상세도 DC_30_062_00 도시계획도로 포장단면 예시도
