[기본적인 설정] 1. 플롯장치(프린터)는 현재 "Black"로 설정 되어 있음. 다른 프린터 설정하려면, "따옴표" 속 내용 변경 필요 pdf출력을 위한 플롯 장치는 "DWG To PDF-복사본.pc3"으로 설정 되어 있음. (pdf 출력시 Viewer가 항상 뜨게 되고, 그러면 시간이 많이 소요 됨으로 끈 상태를 복사본으로 설정) 2. 기본적으로 플롯 펜 설정은 "도면출력(흑백).ctb"로 설정 되어 있음. 다른 펜 스타일이 필요하다면, LISP 수정 필요. 3. 용지는 "A3"로 설정됨. 종이용지/PDF 각 용지 설정(프린터의 종류에 따라 내용이 다름 참조) ;[S E T T I N G]---------------------------------------------------------------..

getvar 리습에서 시스템 변수 불러오기 ↔ setvar 시스템 변수값을 변경 할때 사용 [GetVar] 리습에서 시스템 변수 불러오기 시스템 변수 활 용 설 명 ACADVER (getvar "ACADVER") 캐드버전 정보 가져오기 OSMODE (getvar "OSMODE") 현재 osnap 설정값 가져오기 CDATE (getvar "CDATE") 날짜와 시간정보 가져오기 DIMSCALE (getvar "DIMSCALE") DIM 스케일 값을 가져오기 CMLSCALE (getvar "CMLSCALE") 다중선 관련 축척을 가져오기 SPLINESEGS (getvar "SPLINESEGS") PLINE 관련 CLAYER (getvar "CLAYER") 현재 Layer 이름 가져오기 CELTYPE (get..

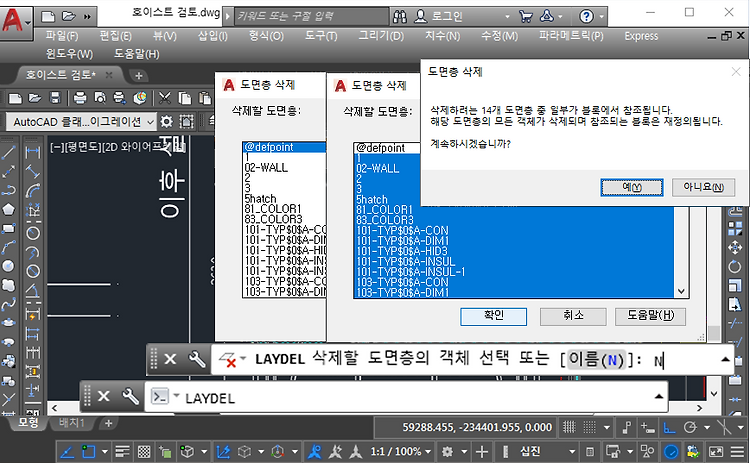

Auto CAD를 사용할 때, 불필요한 레이어, 블록들을 삭제 할때 Purge라는 명령을 사용한다. 여려 항목들을 한꺼번에 소거(삭제) 할 수 있는 유용한 기능이나, 제거 되지 않는 레이어를 강제로 삭제 하는 방법 Layer Delete해서, LAYDEL명령을 사용하는 방법이다. 사용방법은 의외로 단순하다. 명령행에서 "LAYDEL"을 입력한다. 파일에서 레이어를 삭제할 객체를 선택해줘도 되고, 나 같은 경우에는 삭제할 도면층을 시각화 해서 삭제 하려고 한다. 그렇다면 이름, N을 입력한다. 그러면, "도면층 삭제"라는 대화상자가 나오게 되는데, 삭제 하고자 하는 레이어를 선택 하고, 화인을 누르면 끝. 여기서 중요한 점은 블록내부에 있는 객체들도 레이어와 함께 사라지니, 주의 할것. 즉, 레이어가 삭제..

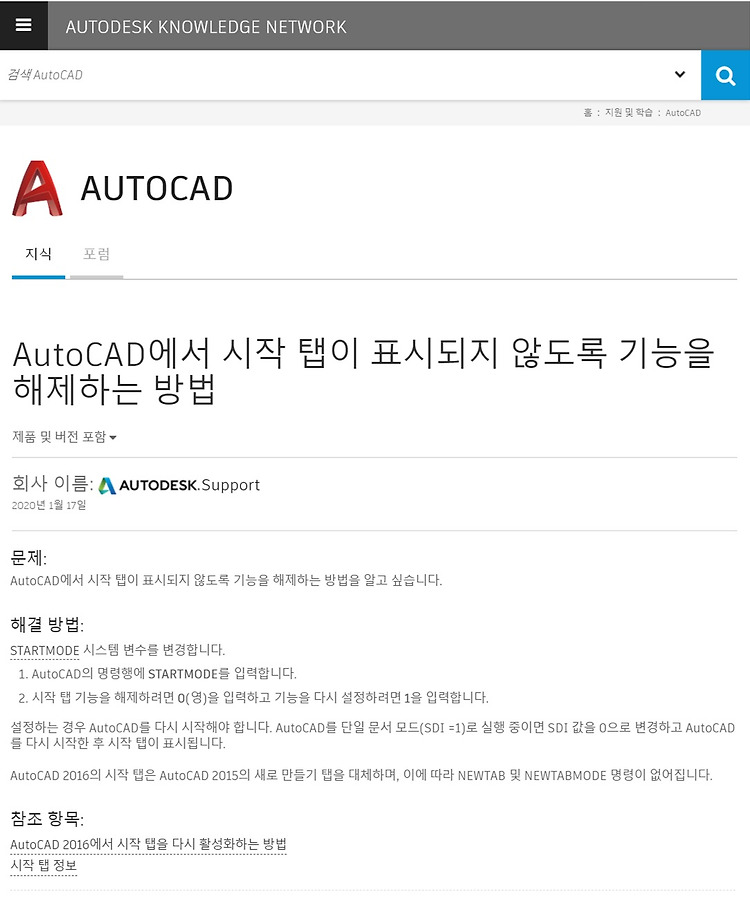

CAD를 처음 설치하거나, 재설치 하거나 하면, 설정을 다시 조정하는 것도 일이다. CAD CD를 찾아 오랜만에 다시 설치 하니, 시작 시트가 계속 첫부분에 시작이 된다. ㅡ.ㅡㅋ 예전에도 있었던가? 기억이 나질 않는다. 이놈의 시작 탭은 그 흔한 X표시도 없어, 닫히지도 않는다. 어쩌지? ㅡ.ㅡㅋ 명령행에 "STARTMODE" 라고 입력하면, 지금 0/1 이 표시된다. 해제"0", 설정"1" 입력하고 엔터. 끝. 별거 아닌거에 스트레스만 받았었네....ㅎㅎ

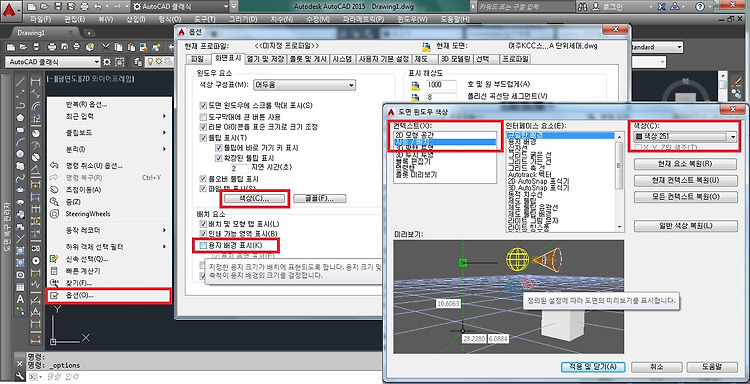

CAD를 써본 사람들은 대부분 알겠지만, 배경색상이 흰색이면, 선도 보이지 않고, 눈도 아프고 여간 불편한게 아니다. 배경색은 검은색으로 하는게 일반적인데, 배경 색상 바꾸는 일은 단순하다. [모형 배경색 변경] 1. 먼저 도구\옵션 or 배경화면에서 오른쪽 클릭을 해서 옵션(아래그림은 오른쪽 클릭 예시)에 들어간다. 2. 옵션에서 두번째 탭인 "화면표시" 3. 그리고, 색상에 들어가서 색상을 원하는 색상으로 변경 하면 끝. [시트 / 배치 배경색상 변경하기] 1. 시트 또는 배치도 배경 색상 변경이 가능 하다. 2. 도구\옵션\화면표시\색상 에서 변경 하면 되는데, 여기서 중요한점은 ㅁ용지배경 표시(K)를 비활성 하는것이 TIP. 단순하죠? 좋은 하루 되세요... *^^*
