[CAD LISP] 블록 단위 출력

[기본적인 설정]

1. 플롯장치(프린터)는 현재 "Black"로 설정 되어 있음.

    다른 프린터 설정하려면, "따옴표" 속 내용 변경 필요

    pdf출력을 위한 플롯 장치는 "DWG To PDF-복사본.pc3"으로 설정 되어 있음.

    (pdf 출력시 Viewer가 항상 뜨게 되고, 그러면 시간이 많이 소요 됨으로 끈 상태를 복사본으로 설정)



2. 기본적으로 플롯 펜 설정은 "도면출력(흑백).ctb"로 설정 되어 있음.

    다른 펜 스타일이 필요하다면, LISP 수정 필요.



3. 용지는 "A3"로 설정됨.

    종이용지/PDF 각 용지 설정(프린터의 종류에 따라 내용이 다름 참조)

A_KIM PLOT Ver.4.0_BLOCK_출력, PDF 변환.LSP

0.00MB

도면출력(흑백).ctb

0.00MB

;[S E T T I N G]----------------------------------------------------------------------------------------

 (setq plotername "black")					; 출력할 프린터이름
 (setq pdfploter "DWG To PDF - 복사본.pc3")			; 출력할 PDF 프린터이름
 (setq ctbname "도면출력(흑백).ctb")				; 출력할 CTB 종류
 (setq papername_plot "A3") 					; 용지 크기는 A3 종이 종류 선택, 프린터마다 상태 다르니 확인바람.
 (setq papername_PDF "ISO 전체 페이지 A3(420.00 x 297.00 mm)") 	; 용지 크기는 A3 종이 종류 선택, 프린터마다 상태 다르니 확인바람.

;-------------------------------------------------------------------------------------------------------

수정을 할때는 LISP 내 [SETTING] 부위 수정 하면됨.

명령어 :

@plot

@pdf

PDF Ploter 설정

[Auto CAD]PDF로 출력 할때 VIEWER 열지 않기

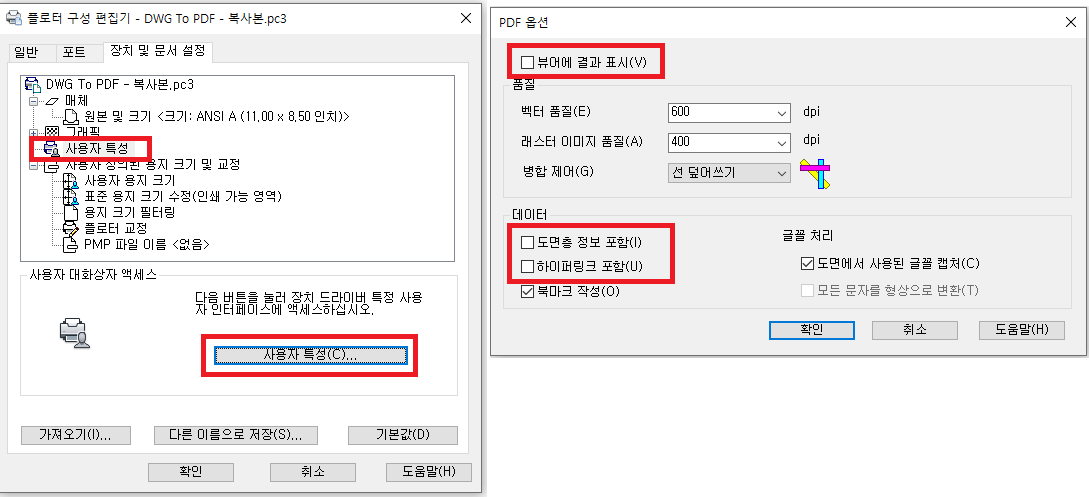

Tip. "플로터 관리자"에서 "DWG To PDF.pc3"를 복사하면, "DWG To PDF - 복사본.pc3"이 생성 되고, 아래 그림과 같이 사용자 특성 조정하면, 준비 끝.
