[Auto CAD] WIPEOUT(명령)

가끔 도면을 보면 물량표가 되었든, 그냥 표가 되었든 뒤의 도면을 가리면서 표만 보이는 경우가 있다.

캐드는 각각의 레이어가 투명해서 겹쳐서 항상 보이지만,

뒤의 객체가 보이지 않아야 할때가 있는데, 그때 사용하는 명령



WIPER는 알다시피 차 앞유리 닦는 거고....

우리가 여기서 쓰는 함수는 Wipe Out 이다.... 사전 찾아 보면 "없애다, 닦아내다." 뭐 그런 뜻이고,

"객체 가리기 명령"은 블록과 함께 쓰면 요긴하게 쓸수 있다.



도면에 물량표/집계표 등 표를 사용할때 블록과 함께 사용해 보길.....



WIPEOUT(명령)

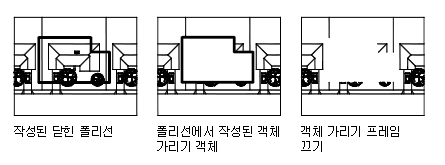

객체 가리기 객체를 작성하고 객체가리기 프레임이 도면에 표시되는지 여부를 조정

1. 밑에 있는 객체를 현재 배경 색상으로 가리는 폴리곤 영역을 작성 2. 객체가리기 영역의 경계 프레임은 켜고 끌 수 있음 3. 화면에 프레임이 표시되도록 선택하고 플로팅을 위해 프레임을 숨길 수 있음

WIPEOUTFRAME(시스템 변수)
