[Auto CAD] 플롯스타일(펜) CTB / STB

캐드 파일을 설계자로 부터 넘겨 받아 출력을 하면,

선굵기도 맘대로, 선색상도 맘대로, 해치가 까맣게 출력되기도 하고,

결국, 예쁘게 출력이 되지 않을 때가 있다.

그이유는 바로 해당 도면에 맞는 "*.ctb" 파일이 설정 되지 않아서 이다.

해당 도면에 맞는 펜 지정을 해주면 되는데,

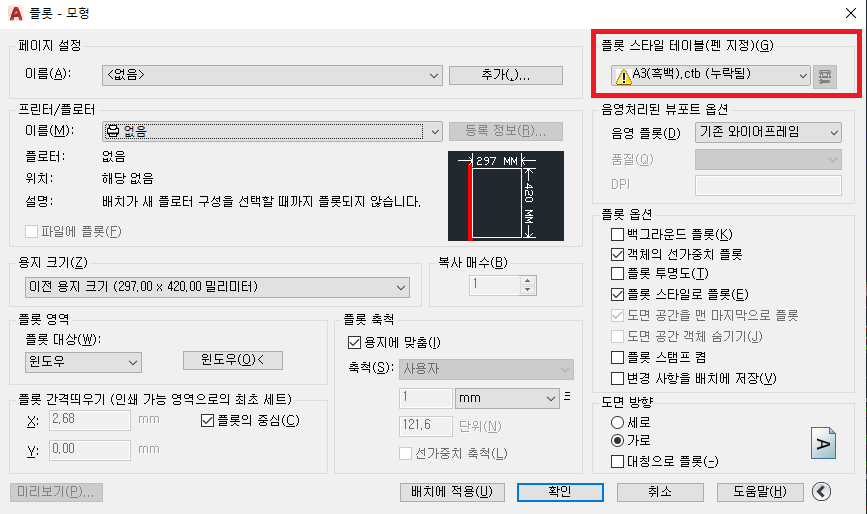

아래 그림처럼 누락이 되었다면,

원설계자에게 해당 "*.ctb" 파일을 넘겨 받아 있어야 할 자리에 별도의 설치 없이 넣어 두기만 하면,

원하는 플롯 스타일에 맞게 선택 출력 가능 하다.

구 분	EXP.	설  명	특 징
CTB	Color-Dependent Plot Style Tables	색상 종속 플롯 스타일 테이블	색상에 따라 출력하는 플롯 스타일
STB	Named Plot Style Tables	명명된 플롯 스타일 테이블	객체에 따라 출력하는 플롯 스타일



"*.ctb" 파일을 그렇다면, 어디다 "붙여넣기"하면 될까?

윈도우 탐색기로 찾아 들어가도 되지만,

C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2018\R22.0\kor\Plotters\Plot Styles

위와 같이 경로가 여간 복잡한게 아니다.

그래서, 물론 쉬운 방법이 있다.



나 같은 경우에는 클래식 버전으로 사용하는데, 클래식, 제도 및 주석에 따라서 해당 위치로 가능 방법이 다르다.



[플롯스타일 위치]

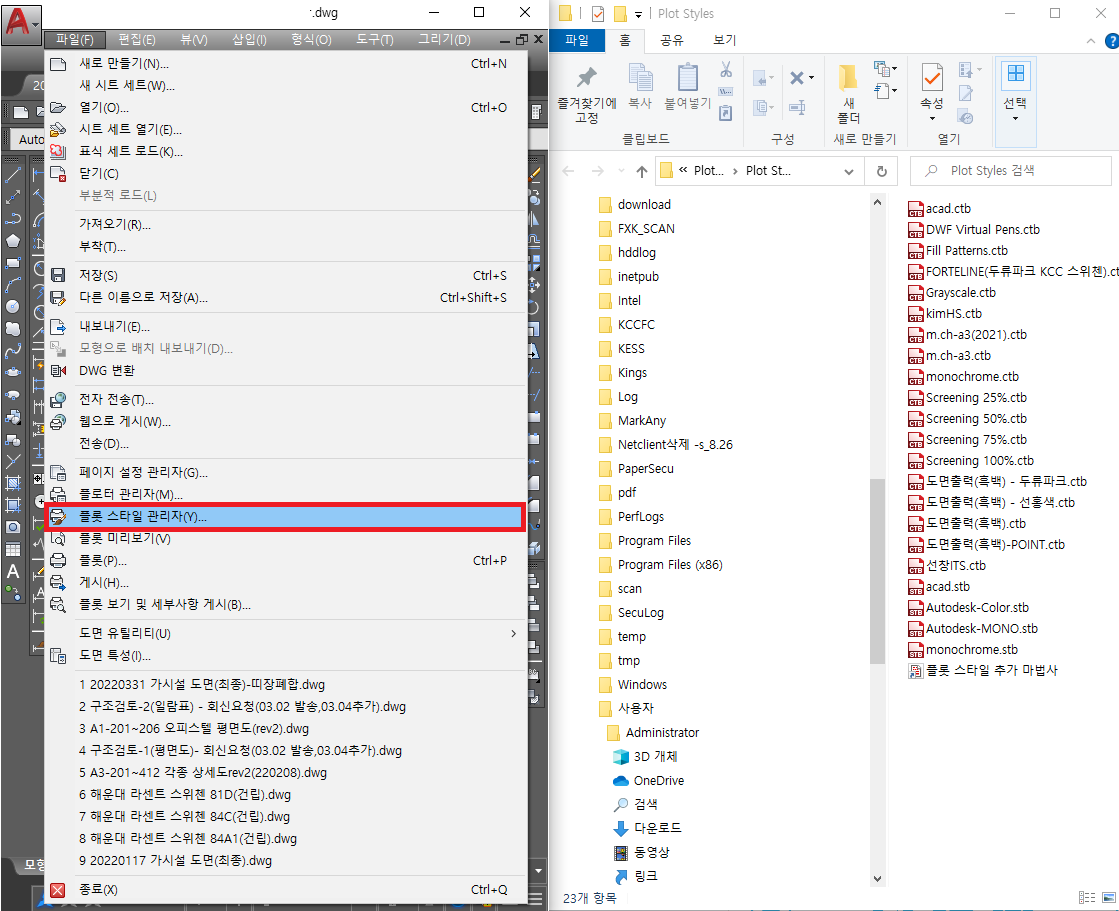

[Auto CAD 크래식] 플롯 스타일 관리자

[제도 및 주석] 플롯 스타일 관리

플롯 스타일 관리자 또는 인쇄\플롯 스타일 관리

에 들어가면, 해당 위치의 탐색기가 열리니, 거기에 붙여 넣기만 하면 끝.
