[Auto CAD]DWG To PDF.pc3 플로터 만들기

갑자기, PDF출력이 안된다.

내가 이것 저것 만졌더니, "DWG To PDF.pc3" 파일이 회사 보안프로그램이 깔렸나 보다.

ADOBE PDF리더를 깔면서 생긴, PDF변환 플롯은 진작에 회사 보안 프로그램으로

먹통이 되어, 마지막 남은 PDF 플롯이 이거 였는데, 너마져..   ㅠ.ㅠ



DWG To PDF.pc3

를 새로 생성해보자.

일전에 설명한, [Auto CAD]PDF로 출력 할때 VIEWER 열지 않기와 방법은 거의 비슷하다.

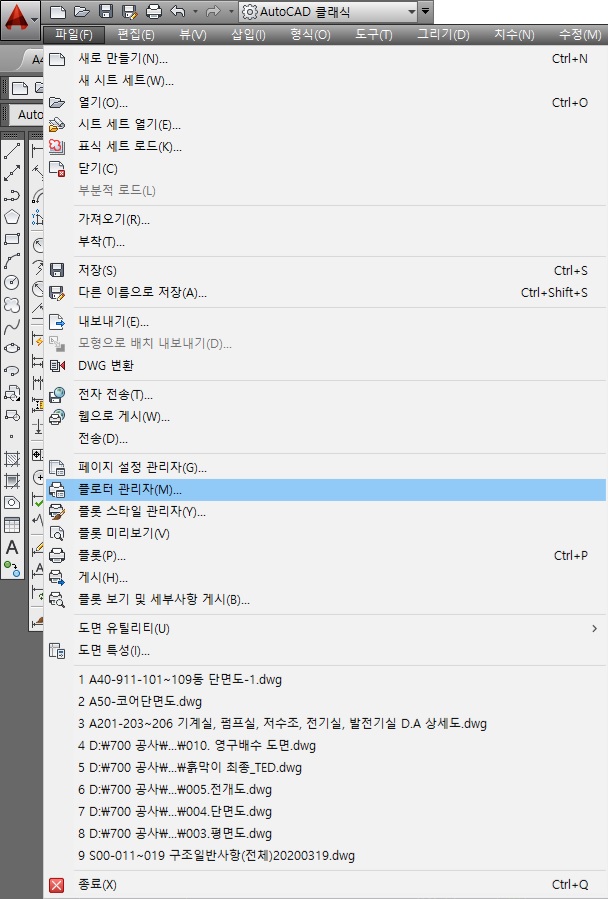

먼저, 플로터관리자를 선택하고,

Plotter 폴더가 열리면, "플로터 추가 마법사"를 실행한다.

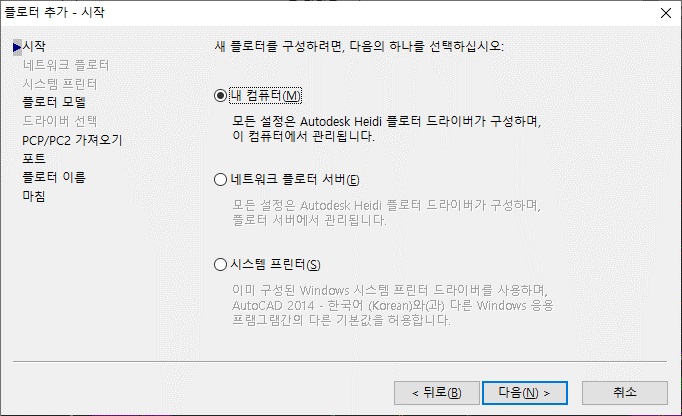

그럼 플로터 추가 대화 상자가 나오는데, 주저리 주저리 길게 적혀 있다.

일단, 모르면, 다음 버튼 꾹~~~~

또, 다음.

제조업체를 선택 한다. "Autodesk ePlot(PDF)" 우리가 찾던게 이거다.

근데, 한글 버젼이라, 한글로 적힌다.   ㅡ.ㅡㅋ

이름이야 나중에 파일 이름만, 바꾸면 되니까. 일단, 또 다음

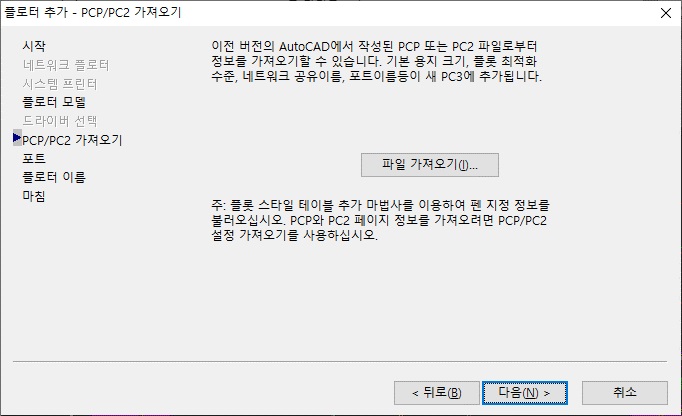

또, 다음.

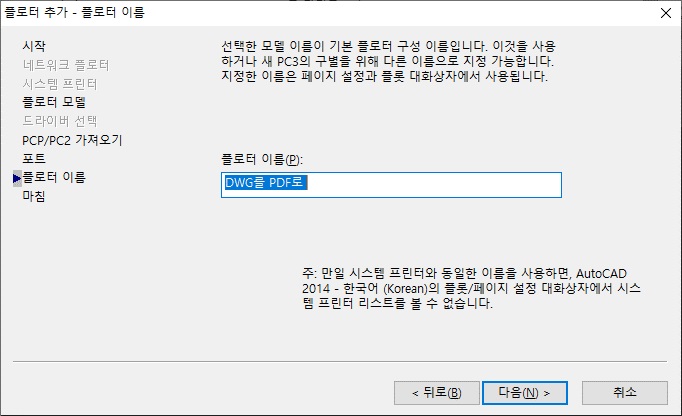

플로터 이름을 바꾼다.

마침 전에 "플로터 구성 편집(P)" 버튼이 있다.

예를 들어 플롯 할때, PDF에 레이어 구분을 하는게 싫다거나, PDF 플롯 후 뷰어가 뜨는걸 억제 하고 싶다면, 들어가서 수정 하면된다.

자세한 방법은 예전에 쓴 글

[Auto CAD]PDF로 출력 할때 VIEWER 열지 않기을 참고 하면, 될듯.  그래서 여기서는 패스.

끝으로, 마침 버튼 꾹...

생성 완료~~!
