XREF 도면의 장점은 여러사람이 동시에 작업 가능 하고, 수정시 일괄 수정이 가능 하다는 점이지만,
도면을 그리는 입장이 아닌, 도면을 보는 입장에서는 여간 불편한게 아니다.
외부 참조로 되어 있는 도면을 메일로 보내거나, 다른 사람에게 전송하면, 선 몇개 정도, 글씨 몇글자 정도만 남고, 전혀 의사 전달이 불가능 하다.
Auto CAD- 전자전송(파일 외부 참조 결합 하기) Auto CAD- 외부참조 끊기 XREF |
예전에 외부 참조를 끊기 방법이 있지만,
참조가 너무 많을때는 시간이 너무 많이 걸리고, 파일이 여러개 일때도 너무 오래 걸린다.
여러파일을 한번에 결합하는 방법에 대해서 얘기 해보련다.

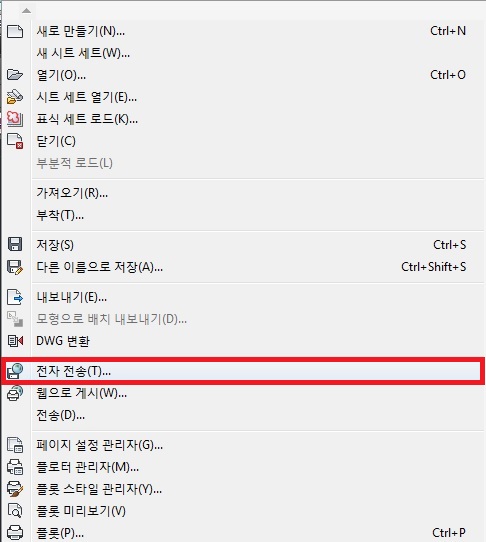

1. 파일\ "전자전송" 선택.

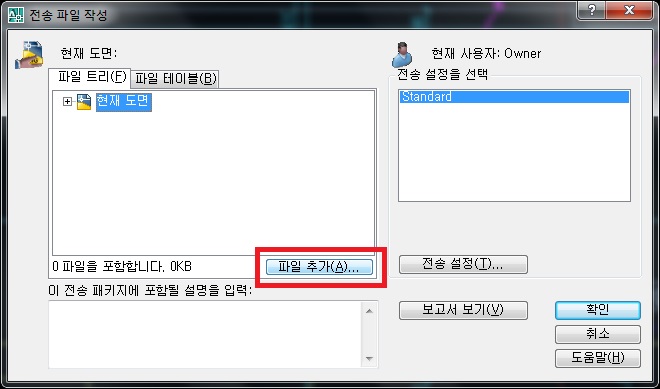

2. 대화창이 뜨면, 현재 파일을 결합할 수 있고, 파일 추가를 누르면, 여러 파일을 한번에 결합 할 수 있음.

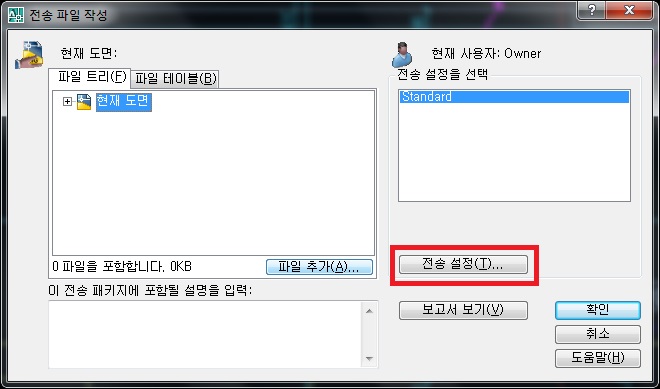

3. 전송설정을 선택해서, 설정을 입력한다.
4. 신규를 눌러서 설정을 저장해도 되고, 당초 것을 수정 해도 된다.

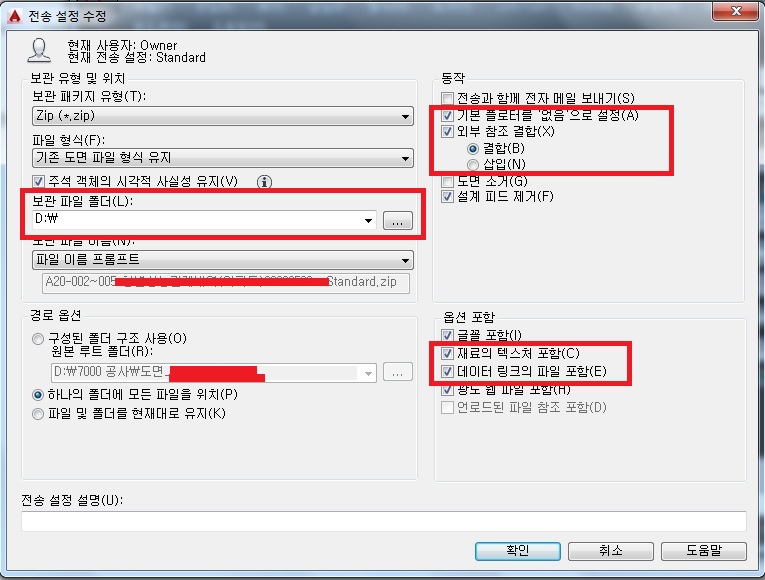

5. 신규건, 수정이건 하면 "전송설정 수정" 대화창이 뜨고, 저장위치 결정하고
외부참조 결합하고, 글꼴 포함할지 결정하고, 등등 옵션을 선택하면 된다. 그리고 확인.
나같은 경우는 용량이 너무 커지면 또 그렇기 때문에,
기본프린터 없음으로 설정/외부참조 설정(결합)/재료의 텍스처 포함/데이터 링크의 파일 포함
까지만, 선택.
이젠, 확인 / 확인 / 확인. 끝.
