<토질 주상도 관련>

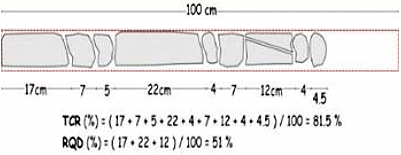

TCR(Total Core Recovery) : 암반의 구성에 따라 시추한 암석의 길이에 대한 회수된 코어길이를 백분율로 표시.
RQD(Rock Quality Designation) : 시추코어 중 100mm이상 되는 코어 길이의 합을 시추 길이로 나누어 백분율로 표시
(암질의 상태를 나타내는데 사용)
| RQD(Rock Quality Designation, 암질 지수) | 10cm 이상 코어의 길이의 합을 백분율로 표시한 것 | ||
| 장점 | 신속하고 적은 비용 소요 | 단점 | 절리의 방향성, 밀착성, 충전물 고려 못함 |
코어의 직경이 50mm(NX) 이상이어야 함.
| RQD(%) | <25 | 25-50 | 50-75 | 75-90 | 90-100 |
| 암질 | 매우불량 | 불량 | 보통 | 양호 | 매우양호 |
