[건축 구조 도면] 표피철근(X-Bar)

아파트 구조 일람표상의 보중에 보높이가 정해지지 않고, 건축치수(H)라고 표시한 보의 경우

X Bar : HD10@150 (H 900 초과시 적용) 이라고 적힌 걸 보게 된다.

ㅡ.ㅡㅋ 이게 뭐지?

표피철근(Skin Reinforcement, Surface Reinforcement)

목적 : 보높이(Depth)가 큰 보는 작은 보에 비해 상대적으로 양쪽 측면 표면에 균열이 발생하기 쉬우며, 이를 억제 하기 위해 인장역 수직면 가가이에 부재 길이 방향으로 배근

건축 구조기준2016(KBC2016)

제5장 콘크리트구조 0501.5 용어의 정의 표피철근：전체 깊이가 900mm를 초과하는 휨부재 복부의 양 측면에 부재 축방향으로 배치하는 철근

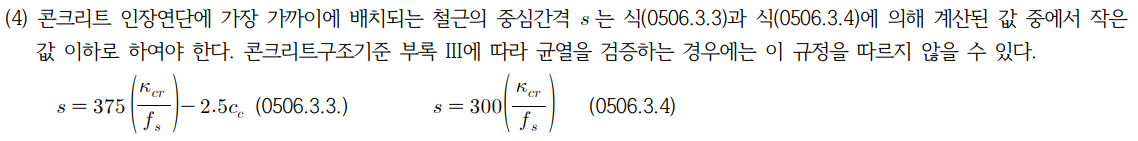

0506.3.3 보 및 1방향 슬래브의 휨철근 배치 (6) 보나 장선의 깊이 h 가 900 mm를 초과하면 종방향 표피철근을 인장연단으로부터 h/2 지점까지 부재 양쪽 측면을 따라 균일하 게 배치하여야한다. 이때 표피철근의 간격 s는 0506.3.3(4)에 따라 결정하며, 여기서, Cc는 표피철근의 표면에서 부재 측면까지 의 최단거리이다. 개개의 철근이나 철망의 응력을 결정하기 위하여 변형률 적합조건에 따라 해석을 하는 경우 이러한 철근은 강 도계산에 포함될 수 있다.
