기초 부호 예시 및 부호
기초는 학교에서 배웠듯이,

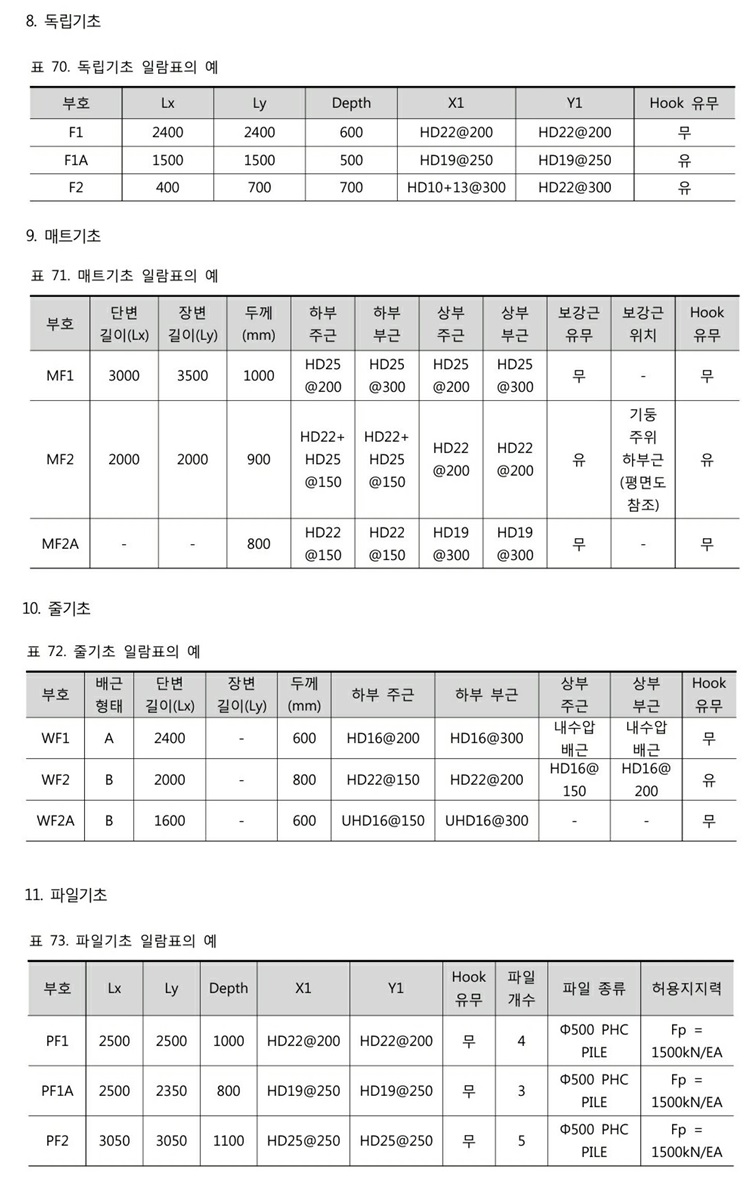

독립기초, 매트기초, 줄기초, 파일기초가 있고, 각각의 부호는 아래 표와 같이 표시.
| 구 분 | 부 호 | 설 명 |
| 독립기초 | F1, F1A, F2 | 독립기초 부재의 이름을 의미 |
| 매트기초 | MF1, MF2, MF2A | 매트기초 부재의 이름을 의미 |
| 줄기초 | WF1, WF2, WF2A | 줄기초 부재의 이름을 의미 |
| 파일기초 | PF1, PF1A, PF2 | 파일기초 부재의 이름을 의미 (독립기초와 배근은 동일) |
