철근 제조사별 표시

철근은 딱보면 음~~!

10mm군!

13mm군!

하고 구별은 할 수 있는데, 강도, 제조사 등을

철근을 보고 한번에 알기 어렵다.

그래서, KS에서는 철근에 철근에 대한 기본정보

제조국, 제조사, 규격, 강종 등에 대한 정보를

알아 볼 수 있도록 롤링(Rolling)을 하는 제작공정에서

식별을 할 수 있는 표시를 하게 되어 있다.



간략히 KS에서 정한 철근 표시법을 정리해 보았다.

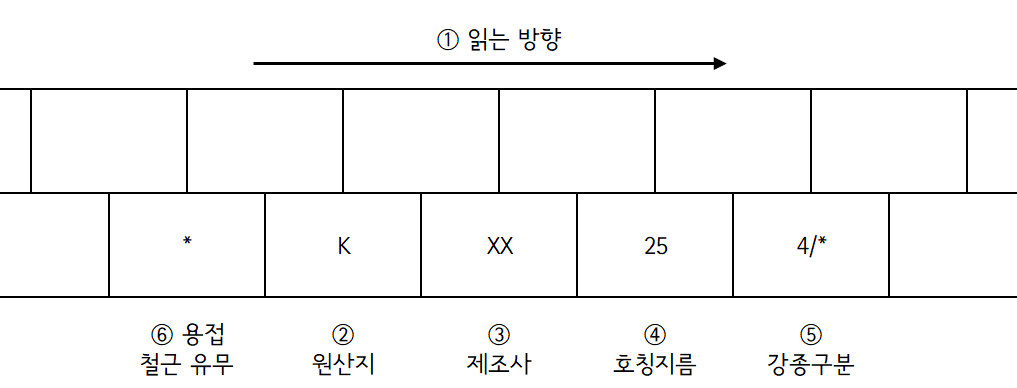

<KS D 3504 에 따른 철근 표시>

6		2		3		4		5
용접철근유무		원산지		제조사		호칭지름		강종 구분
		K	한국	HS	현대제철	10	10mm	SD300 녹색	표시없음
		J	일본	DK	동국제강	13	13mm	SD350 적색	3  /  *
		C	중국	HK	한국철강	16	16mm	SD400 황색	4   /   **
				DH	대한제강	19	19mm	SD500 흑색	5   /    ***
				HY	환영철강	22	22mm	SD600 회색	6   /   ****
				YK	YK스틸	25	25mm	SD700 하늘색	7   /   *****
*	용접철근							SD400W 백색	4   /   **
*	용접철근							SD500W 분홍색	5   /   ***

"KS D 3504 : 2011" 에 따른 철근 표시방법

11 표시

이형 봉강은 1.5m 이하의 간격마다 반복적으로 그림2와 같이 롤링(Rolling)에 의해 식별 할 수 있는 마크가 있어야 한다. 다만, 호칭명 D4,D5, D6, D8은 롤링마크에 대한 표시 대신 도색에 의한 색 구별 표시를 적용한다.

11.1 제품 1개마다의 표시

1 읽는 방향

2 원산지(예를 들면, Korea:K, Japan:J, China:C)

3 회사로고(예를 들면, 표준제강(주) : PJ)

4 호칭지름(예를 들면, 지름 25mm : 25)

5 강종구분(예를 들면, SD300 : 표시없음, SD350 : 3 또는 *, SD400 : 4 또는 **, SD500 : 5 또는, ***, SD600 : 6 또는 ****, SD700 : 7 또는 *****)

6 용접용 철근은 2~5의 표기 이외에 2의 표기 앞에 *을 표시함.



11.2 1묶음마다의 표시

1묶음마다의 표시는 태그에 다음 사항을 적당한 방법으로 표시하여야 한다.

a) 종류의 기호

b) 레들 번호

c)공칭지름 또는 호칭명

d) 제조자명 또는 그 약호

e) 색 구별 표시(해설 표1 참조)

해설표1-종류를 구별하는 표시방법
종류의 기호	도색에 의한 색 구별 표시
SD300	녹색
SD350	적색
SD400	황색
SD500	흑색
SD600	회색
SD700	하늘색
SD400W	백색
SD500W	분홍색
