경량 철골 천장(틀)

다식군! 2015. 8. 31. 19:32
반응형

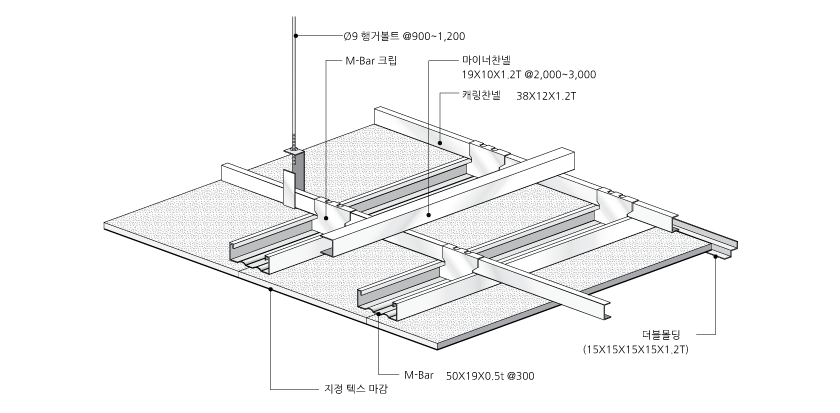

출처 : 대한강재

아파트 공사에서 경량 철골 천장을 해본 경우도 있고,

안해본 경우도 있다.

관련 시방이 없어서 고민을 하는 경우가 많은데, 도대체 뭐가 맞는지.....



LH공사(한국토지주택공사)에서는 경량철골 천장틀로 천장을 하니,

해당하는 시방은 참고 하면 될듯.
난, 여기서 일단 LH공사의 시방서 내용중 재료에 대한 부분과

잘하면 된다는 일반적인 내용은 빼고,

기술자라면 알아야 할 치수? DETAIL?

그 부분만 언급 하려 한다.



여기서 잠깐.. TIP.
천장 vs. 천정
천장   (天障) : [명사] 1. 같은 말 : 보꾹1(지붕의 안쪽). 2. 반자의 겉면.
천정2 (天井) : [명사]1.‘천장(2. 반자의 겉면)’(天障)의 잘못.
                     2.[북한어]‘천장2(2. 반자의 겉면)’의 북한어.



하여간,

아래의 시방서를 요약 하면,

1. 6mm인서트(표준상세도에 나옴)를 900간격(달대간격 동일)으로 설치하고

2. 단부의 경우 150mm이내로 설치

3. 등기구/등박스 보완 실시

4. 텍스를 시공할때는 300간격으로 피스 고정

5. 석고보드 시공시는 150간격으로 피스 고정

6. 시공 오차는 3M에 3mm(0.1%) 이내로 시공 할거.





43530 경량 철골 천장
(LH공사 전문시방서 2012)
3. 시공
  3.1 바탕준비
     가. 달대시공을 위한 인서트를 정확히 매입하고, 인서트는 콘크리트 타설시 유실되거나 이동되지 않도록

          단단히 고정하여야 한다.
     나. ....

          .........
     바. ....

  3.2 경량철골 천장 설치
     3.2.1 경량철골 천장틀 설치
     가. 달대의 위치는 천장내부의 관련 작업을 고려하여 정해야 하며, 달대 간격은 @900㎜ 간격

         (E형은 @900×450)으로 설치하되, 제일 바깥측 달대는 천장 각 단부와의 간격이 150㎜
       (격자형 천장틀은 300㎜)를 초과하지 않도록 한다(E형은 도면참조)
     나. 달대는 지정간격에 따라 견고하게 설치하고 천장의 부분적인 처짐이나 뒤틀림 등이 생길 수 있는 곳은

         추가 보강한다.
     다. 달대는 반드시 방청처리된 제품을 사용하고 용접 등으로 방청처리가 손상된 경우는
         추가 방청조치를 한다.
     라. 톱날달대의 시공 시 설계보다 긴 규격을 사용하여 자르거나 구부려 마감하지 않도 록 한다.
     마. 몰딩은 정확히 수평이 유지되게 하고 모서리나 꺽임 부위는 연귀맞춤으로 틈새 없 이 설치한다.

         곡선부위는 바탕벽면의 곡률과 동일하도록 정밀하게 가공한다.
     바. 천장틀 몸체는 천장판 설치에 적합하도록 해야 하며, 천장판 부착시 수평면 허용오 차범위 내에 들도록

         정밀하고 견고하게 설치한다.
     사. 격자형 천장틀(C, E형) 받침대는 주 M-bar와 부 M-bar를 같은 수평면에서 직각으 로 배치하여 천장판

         설치에 적합 하도록 하고, 부착시 수평면 허용오차 내에 들도 록 설치한다.
     아. 조명기구 등의 기구부착으로 처지거나 비틀리지 않도록 기구양단에 보강재를 설치 하되, 보강재 설치위치는

         전기공사 수급인과 협의하여야 한다.
     자. 등박스 설치부위는 조명기구 설치에 지장이 없도록 M-BAR로 별도 보강하여야 한 다.
     차. 단열벽체에 경량철골 천장 고정용 앵글은 단열부위 결손되지 않도록 하여 각재로 변경할 수 있다.
     카. 기타 관련사항은 감독자의 지시에 따른다.


  3.2.2 천장판 설치
     가. 치장석고 시멘트판 설치
        1) 평탄하고 균일하게 설치하고 비틀림, 굽힘 등이 생기지 않도록 한다. 30㎝ 내외의 간격으로 나사못으로 고정

            하되, 각 나사못의 위치가 일직선이 되도록 하고, 각 단 부에서의 위치가 균일하게 되도록 한다.
        2) ~7)


      나. 석고보드 설치
        1) 중앙부분에서부터 시작하여 사방으로 향하여 붙여 나가고, 끝단의 이음수가 최소가 되도록 판의 길이를 정한다.
        2) 나사못을 사용하여 15㎝ 이내의 간격으로 고정한다.
        3) 천장판의 이음은 M-Bar 위에서 이루어지도록 하고 이음부가 틈새와 턱지지 않도 록 시공한다.


     다. 내장용 PVC패널 설치
          승인된 제조업자의 제품자료에 따라 설치한다.


   3.3 시공허용오차
          천장 설치 후 천장면의 수평면에 대한 허용오차는 3m에 대하여 3㎜ 이내가 되도록 한다.
