support를 사용할때 V1,V2,V3,V4,V5,V6
같은 생소한 이름이 많은데,
각각의 서포트의 길이는 얼마인지?
허용하는 하중은 얼마인지에 관한 자료.

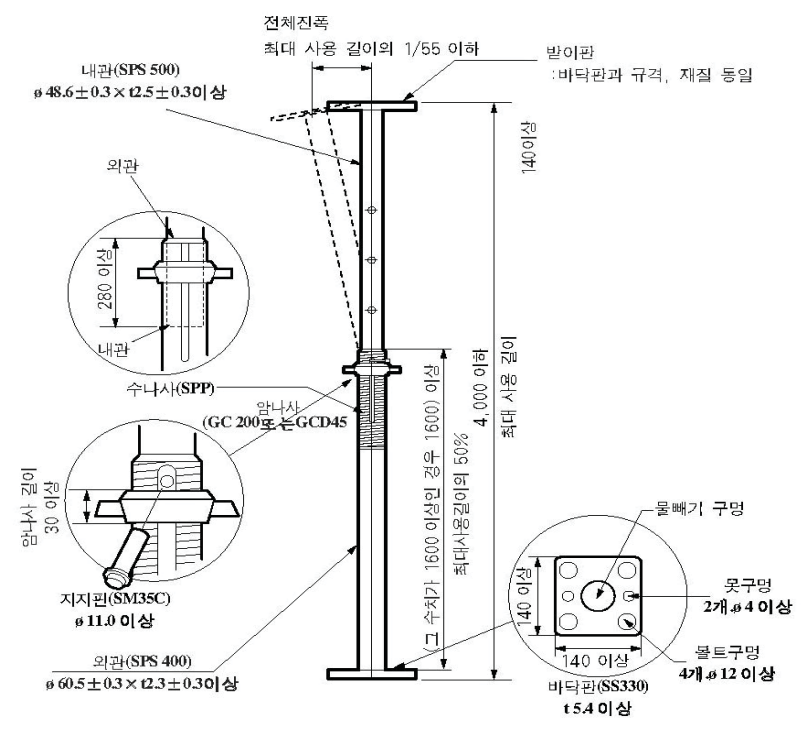

서포트 규격별 크기 및 허용하중
| 파이프 써포트 조립기준 |
| 1) 파이프 써포트를 3본 이상 이어서 사용금지 2) 파이프 써포트를 이어서 사용할 때에는 4개 이상의 볼트 또는 전용철물을 사용 3) 높이가 3.5m를 초과할 경우 높이 2m 이내마다 수평연결재를 2개 방향으로 설치하여 수평변위 방지 4) 지주의 연결은 볼트, 클램프 등의 전용철물을 사용 5) 지주의 활동방지 조치 실시 |
산업안전보건기준에 관한 규칙
[시행 2014.9.30.] [고용노동부령 제111호, 2014.9.30., 일부개정]
제332조(거푸집동바리등의 안전조치) 사업주는 거푸집동바리등을 조립하는 경우에는 다음 각 호의 사항을 준수하여야 한다.
1. 깔목의 사용, 콘크리트 타설, 말뚝박기 등 동바리의 침하를 방지하기 위한 조치를 할 것
2. 개구부 상부에 동바리를 설치하는 경우에는 상부하중을 견딜 수 있는 견고한 받침대를 설치할 것
3. 동바리의 상하 고정 및 미끄러짐 방지 조치를 하고, 하중의 지지상태를 유지할 것
4. 동바리의 이음은 맞댄이음이나 장부이음으로 하고 같은 품질의 재료를 사용할 것
5. 강재와 강재의 접속부 및 교차부는 볼트·클램프 등 전용철물을 사용하여 단단히 연결할 것
6. 거푸집이 곡면인 경우에는 버팀대의 부착 등 그 거푸집의 부상(浮上)을 방지하기 위한 조치를 할 것
7. 동바리로 사용하는 강관 [파이프 서포트(pipe support)는 제외한다]에 대해서는 다음 각 목의 사항을 따를 것
가. 높이 2미터 이내마다 수평연결재를 2개 방향으로 만들고 수평연결재의 변위를 방지할 것
나. 멍에 등을 상단에 올릴 경우에는 해당 상단에 강재의 단판을 붙여 멍에 등을 고정시킬 것
8. 동바리로 사용하는 파이프 서포트에 대해서는 다음 각 목의 사항을 따를 것
가. 파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것
나. 파이프 서포트를 이어서 사용하는 경우에는 4개 이상의 볼트 또는 전용철물을 사용하여 이을 것
다. 높이가 3.5미터를 초과하는 경우에는 제7호 가목의 조치를 할 것
9. 동바리로 사용하는 강관틀에 대해서는 다음 각 목의 사항을 따를 것
가. 강관틀과 강관틀 사이에 교차가새를 설치할 것
나. 최상층 및 5층 이내마다 거푸집 동바리의 측면과 틀면의 방향 및 교차가새의 방향에서 5개 이내마다 수평연결재를 설치하고 수평연결재의 변위를 방지할 것
다. 최상층 및 5층 이내마다 거푸집동바리의 틀면의 방향에서 양단 및 5개틀 이내마다 교차가새의 방향으로 띠장틀을 설치할 것
라. 제7호나목의 조치를 할 것
10. 동바리로 사용하는 조립강주에 대해서는 다음 각목의 사항을 따를 것
가. 제7호나목의 조치를 할 것
나. 높이가 4미터를 초과하는 경우에는 높이 4미터 이내마다 수평연결재를 2개 방향으로 설치하고 수평연결재의 변위를 방지할 것
11. 시스템 동바리(규격화·부품화된 수직재, 수평재 및 가새재 등의 부재를 현장에서 조립하여 거푸집으로 지지하는 동바리 형식을 말한다)는 다음 각 목의 방법에 따라 설치할 것
가. 수평재는 수직재와 직각으로 설치하여야 하며, 흔들리지 않도록 견고하게 설치할 것
나. 연결철물을 사용하여 수직재를 견고하게 연결하고, 연결 부위가 탈락 또는 꺾어지지 않도록 할 것
다. 수직 및 수평하중에 의한 동바리 본체의 변위가 발생하지 않도록 각각의 단위 수직재 및 수평재에는 가새재를 견고하게 설치하도록 할 것
라. 동바리 최상단과 최하단의 수직재와 받침철물은 서로 밀착되도록 설치하고 수직재와 받침철물의 연결부의 겹침길이는 받침철물 전체길이의 3분의 1 이상 되도록 할 것
12. 동바리로 사용하는 목재에 대해서는 다음 각 목의 사항을 따를 것
가. 제7호가목의 조치를 할 것
나. 목재를 이어서 사용하는 경우에는 2개 이상의 덧댐목을 대고 네 군데 이상 견고하게 묶은 후 상단을 보나 멍에에 고정시킬 것
13. 보로 구성된 것은 다음 각 목의 사항을 따를 것
가. 보의 양끝을 지지물로 고정시켜 보의 미끄러짐 및 탈락을 방지할 것
나. 보와 보 사이에 수평연결재를 설치하여 보가 옆으로 넘어지지 않도록 견고하게 할 것
14. 거푸집을 조립하는 경우에는 거푸집이 콘크리트 하중이나 그 밖의 외력에 견딜 수 있거나, 넘어지지 않도록 견고한 구조의 긴결재, 버팀대 또는 지지대를 설치하는 등 필요한 조치를 할 것
