[물량산출] 보 물량 산출

아래의 물량 산출 중에서 이번에는 보(Girder & Beam) 물량 산출에 관해서 정리해 볼 생각이다.

[물량산출] 각부재별 물량산출의 기본 [물량산출] 기초 철근 물량 산출 #01 [물량산출] 기초 철근 물량 산출 #02 [물량산출] 슬라브 물량 산출 [물량산출] 보 물량 산출 [물량산출] 기둥 물량 산출 [물량산출] 벽체 물량 산출 [물량산출] 계단 물량 산출

보라고 하면, Gider와 Beam 을 아우르는 말이라는 것은 상식적으로 알고 있을테고,

낡고, 먼지가 퍽퍽나는 20년전 전공서적을 다시 뒤져 보면

보 물량 산출

[보]

- 보의 체적은 보의 단면적에 기둥간 안목거리를 곱하여 구함 - 동일 모양, 동일 길이인 보의 수량을 곱하여 전체 체적을 산출 -보의 단면적은 춤(Depth)에서 슬래브 두께를 공제한 높이에 보의 나비를 곱한다.   A={A x (D - t)} x l x 동일형태의 보의 총량(층별)    l = L - 기둥크기     t = 슬래브 두께

이렇게 된다.

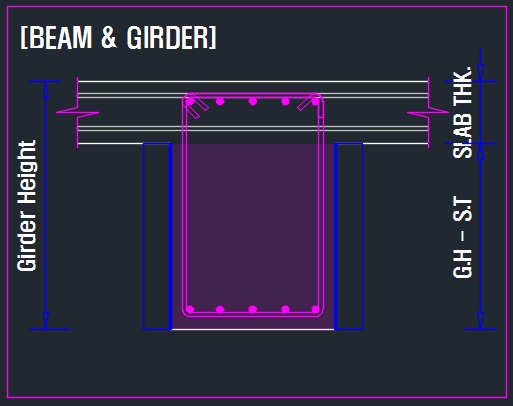

먼저 콘크리트는 슬라브를 뺀 하부 부분만, 보.

그리고, 보의 거푸집은 측면의 2장(위의 그림에서 파란색으로 표시한 부분 좌,우)만 산출한다.

왜인지는 슬라브에서 얘기 했지만, 요약하면, 보하부 거푸집은 슬라브 산출서에 있다는 거다.



철근에 대해서 얘기해 보면, 보 상부/하부 철근이야 보 길이에서 이음이나, 정착 길이를 뽑아 주면 되는데,

문제는 늑근이다.

늑근의 복잡한 형상, 상부캡은 어떻게 하는지 스트럽은 어떻게 하는지 고민 할 필요가 없다.

산출에서는 보크기를 가지고 그냥 뽑는다.

여기서 중요한 것은 보높이에서 슬라브 두께를 뺀 높이가 아니라, 진짜 보높이를 가지고 뽑는 다는 것다.

철근 가공도를 참고 하자, 500x700보에서 보 둘레 길이는

(500+700)x2 = 2400 이다.

근데, 철근가공도(철근 샵)에서는 600+1840=2440 이다.

뭐 거의 비슷하다.

누누히 얘기 하지만, 똑같이 뽑는게 아니다. 최대한 비슷하게, 그리고 빠르게 뽑는게 목적임을 잊지 말자.

어짜피 틀리는거, 보정 즉, 할증이라는 좋은 제도가 있으니, 너무 심려 하지 마라.



이번에도 내가 대충의 산출서를 만들어 봤다. 뭐 이런식으로 정리 될 수 있을 것 같다.

부  재	항   목	단위	산      식	값	비  고
RG1	콘크리트		보폭x(보높이-슬라브 두께)x보길이
	거푸집		(보높이-슬라브 두께)x보길이x2		x2 (양면)
	상부주근		(보길이+이음길이x2)x철근개수
	상부근(단부)		(단부 길이+이음 또는 정착)x철근개수
	하부주근		(보길이+이음길이x2)x철근개수
	하부근 연장		(단부 길이+이음 또는 정착)x철근개수
	늑근(단부)		(보폭+보높이)x2x(보길이/늑근간격)/2		단부늑근간격
	늑근(중앙)		(보폭+보높이)x2x(보길이/늑근간격)/2		중앙늑근간격

늑근의 개수를 보 길이의 절반(1/2)로 한것은 각각의 현장별 일반사항을 참고 하면 되겠지만, 보통 양단부 1/4부분을 단부.

가운데, 2/4 부분이 중앙부라고 하니,

1/4+1/4 (단부 양쪽) = 1/2 , 2/4 역시 1/2라서 이렇게 난 뽑는 다는 거다. 그냥 참고 하면 될 듯.
