물량산출- 슬라브 물량 산출

아래의 물량 산출 중에서 이번에는 슬라브 물량 산출에 관해서 정리해 볼 생각이다.

물량산출- 각부재별 물량산출의 기본 물량산출- 기초 철근 물량 산출 #01 물량산출- 기초 철근 물량 산출 #02 물량산출- 슬라브 물량 산출 물량산출- 보 물량 산출 물량산출- 기둥 물량 산출 물량산출- 벽체 물량 산출 물량산출- 계단 물량 산출



학교를 졸업한지 거의 20년이 되어가는데, 오랜만에 전공서적이었던, 건축적산실무라는 책을 뒤졌다.

아직도 전공서적을 버리지 않고, 가지고 있다는데에 스스로 대견함을 느낌... ㅡ.ㅡㅋ

바닥판, SLAB

- 바닥판은 규격별 종류별로 구분 하고 바닥판 면적에 두께를 곱하여 체적을 구함. - 외벽부분 채양 등은 구분하여 산출 - 외단면 거푸집 산출을 위해 개구부 면적이 1M2 이상의 면적에 대한 체적은 공제.    V = S x t    S = 바닥면적     t = 슬래브 두께

위의 그림처럼 슬라브는 물량산출을 한다는 거다.

보와 슬라브의 경계에 대해서 고민하지 말자.

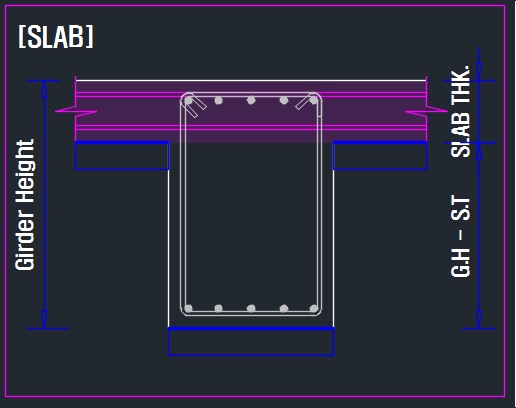

그리고 위의 그림에서 파란색으로 내가 거푸집을 표시해 봤는데, 보하부 거푸집을 슬라브 위치로 옮긴다고 생각 하면 된다.

즉, 거푸집 면적은 전체 면적을 뽑으면 된다는 거다.

굳이 이렇게 뽑을 필요가 있을까?라는 의심을 하는 분이 있다면, 아래그림을 보면 이해 할 수 있을듯.

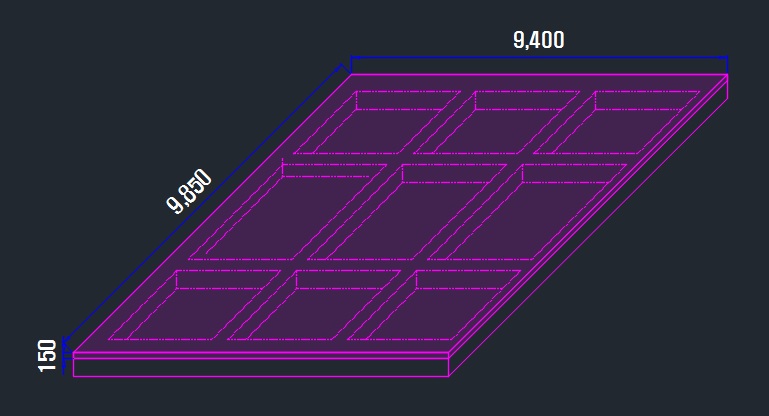

뭐  동일한 슬라브로 반듯한 사각형의 건물이 있다면,

9.4 x 9.85 x 0.15 이렇게 하면, 슬라브 전체 콘크리트 물량을 뽑을 수 있고,

9.4 x 9.85 이렇게 바닥 거푸집 전체를 뽑을 수 있다.

측면 거푸집도 (9.4+9.85)x2 이렇게 전체 둘레 길이를 구한 후, 슬라브 두께 0.15를 곱해주면, 측면 거푸집도 쉽게 구할수 있다.

(9.4+9.85)x2 x 0.15

앞서 말한 물량 산출의 기본 "SPEED"에 충실할 수 있다.



산출서를 내가 맘대로 정리 해 봤는데, 아래 표 처럼 정리 할 수 있을 것 같다.

부재	항  목	단위	산        식	값	비  고
RS1	콘크리트	M3	가로x세로x높이
	거푸집	M2	가로x세로
	측면 거푸집	M2	가로x높이 + 세로x높이
	상부주근	M	세로길이x(가로/간격)+이음x2		이음 또는 정착
	하부주근	M	세로길이x(가로/간격)+이음x2
	상부부근	M	가로길이x(세로/간격)+이음x2
	하부부근	M	가로길이x(세로/간격)+이음x2

항목은 중앙상부주근, 단부상부주근, 중앙하부 주근, 중앙하부부근, 중앙밴트부근, 중앙밴트주근 등 항목은 늘어날 수 있다.

여기서 중요한 것은 각 항목별로 뽑는 거다.
