[물량산출] 벽체 물량 산출

아래의 물량 산출 중에서 이번에는 벽체 물량 산출에 관해서 정리해 볼 생각이다.

[물량산출] 각부재별 물량산출의 기본 [물량산출] 기초 철근 물량 산출 #01 [물량산출] 기초 철근 물량 산출 #02 [물량산출] 슬라브 물량 산출 [물량산출] 보 물량 산출 [물량산출] 기둥 물량 산출 [물량산출] 벽체 물량 산출 [물량산출] 계단 물량 산출



거의 20년이 되어가는 전공서적이었던, 건축적산실무라는 책을 또 뒤졌다.

[벽체]

- 순수벽체 면적에 벽체 두께(평균두께)를 곱한다. - 동일한 형태의 옹벽개수를 곱하여 전체 체적으로 구함. - 콘크리트 량이 0.05M3이하인 개구부의 체적은 공제하지 않는다.    S = S1 x T x 동일모양의 옹벽수량

여기서, 가장 중요한 것은 조그만, 대세에 지장이 없는 개구부를 공제하는 것은 시간 낭비임으로 빼지 않는 다는 거다.

벽체 물량 산출은 기본적으로 벽식 구조라면, 기둥과 유사하게 산출 하면 되고(층고-슬라브 두께),

라멘조의 벽체는 슬라브와 유사하게 뽑으면 된다.(기둥과 보 사이 공간을 뽑으면 된다.



개수에 대해서 알아보면,

벽길이가 1M이고, 철근 간격이 @200 이라면,

1/0.2 = 5EA 가 된다. 아주 단순하다.

근데, 철근 간격이 @300 이라면?

그러면, 3.33333333 이렇게 되니, 소수점에서 반올림을 하던, 올림을 하던 해야 한다.

그럴때는 엑셀에서 ROUND함수를 사용하면, 편리 하다.

[자세한 내용 참고] -------->[EXCEL 함수] ROUND 함수 알아보기

나는 통상적으로 물량산출에서는 ROUNDUP을 쓰거나, ROUND함수를 쓰고, 소수2~3째 자리까지 표현을 한다.

=ROUND("값 또는 서식",3) 이렇게 하면, 소수 3째 자리 까지 표현하라는 뜻.

만약, =ROUND("값 또는 서식",-2) 로 표현을 하면, 123,400 으로 표현될 수도 있으니, 상황에 맞게 활용하면 될듯.

하지만, 여기서는 수량, 즉 개소임으로

=ROUNDUP("값 또는 서식",0) 이렇게 해서, 갯수를 정수로 바꿔 주면 된다.

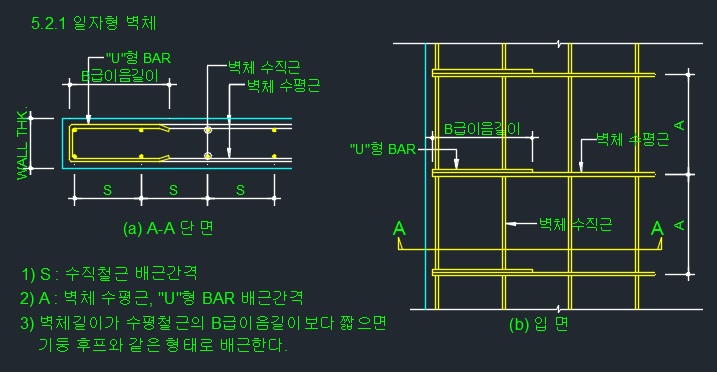

위의 그림을 참고 해서, 개략적 항목은 아래와 같이 표현 할 수 있을테고,

부재	항  목	단위	산        식	값	비  고
-1C1	콘크리트	M3	길이x두께x(층고-슬라브 두께)		슬라브에서 산출
	거푸집(내측)	M2	(길이+두께)x(층고-슬라브 두께)		양면
	거푸집(외측)	M2	(길이+두께)x(층고-슬라브 두께)
	수직근	M	(층고+이음길이)x(길이/간격)x2		양면
	수평근	M	길이x(층고/간격)x2		양면
	단부 U바	M	(두께+이음길이x2)x(층고/간격)		단부 늑근간격
	폭고정근	M	(두께+이음길이x2)x(가로x세로)/2		2M2 마다 1개소

추가 적인 항목이 필요하면, 추가 하고, 산식을 정리해 주면 될듯.
