[물량산출] 기둥 물량 산출

아래의 물량 산출 중에서 이번에는 기둥 물량 산출에 관해서 정리해 볼 생각이다.

[물량산출] 각부재별 물량산출의 기본 [물량산출] 기초 철근 물량 산출 #01 [물량산출] 기초 철근 물량 산출 #02 [물량산출] 슬라브 물량 산출 [물량산출] 보 물량 산출 [물량산출] 기둥 물량 산출 [물량산출] 벽체 물량 산출 [물량산출] 계단 물량 산출



학교를 졸업한지 거의 20년이 되어가는데, 또, 건축적산실무라는 책을 뒤졌다.

[기둥]

- 기둥 범위(기둥 높이 산정)는 층높이에서 상부층 슬래부 두께를 뺀 부분 - 체적은 기둥 단면적에 기둥 범위를 곱하여 한개의 기둥체적을 구함 - 한개의 기둥체적에 동일 모양(규격, 높이)의 기둥 개수를 곱하여 전체 체적 구함    V=S1 x (H - t) x 동일 기둥 수량(층별)    H=층높이   S1=A x B   t=슬래브 두께

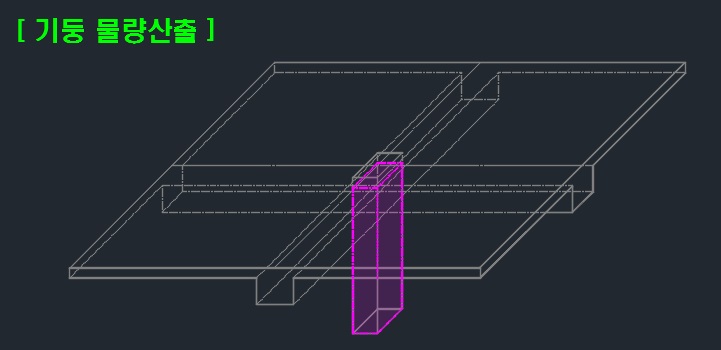

위의 그림처럼 슬라브 두께를 빼고, 콘크리트 및 거푸집을 산출 하면 된다.

하지만, 철근은 층고를 기준으로 뽑으면 된다.



보산출에서 언급은 했지만, 대근(후프 철근)에 대해서 얘기해 보면,

대근(후프 철근), 보조대근은 해당위치의 기둥 단면의 길이로 산출 하면 된다.

아래 그림의 경우라면,

(0.6+0.8)x2 이게 바로 대근의 길이가 되겠다.

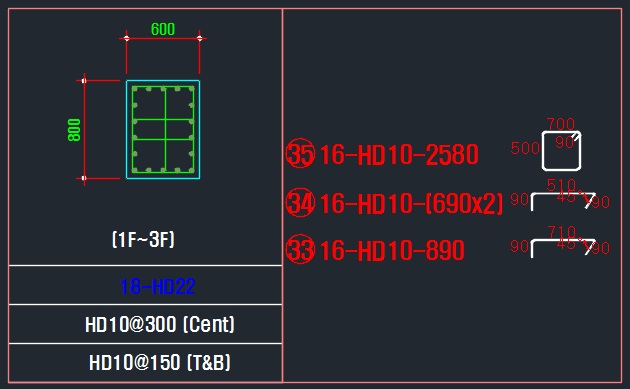

이해가 안가면, 철근 가공도를 보자.

일단, 34번 보조대근은 기둥의 가로는 600인데, 690이다. 어머! 10%나 차이가 난다. 산출이 잘못 된거 아닌가?

고민하지 마라, 그냥 산출 기준인 기둥의 가로 길이를 가지고 산출해라.

33번 보조대근은 기둥의 세로가 800인데, 890이다. 와우! 이건 10%도 넘게 차이난다고 호들갑 떨 필요 없다.

걱정마라.

35번 후프 철근은 2580이다. 기둥의 가로,세로 합은 (600+800)x2 이니, 2800이다.

여기서 많이 남으니, 걱정 마라.



산출서를 작성해 보면, 아래 처럼 할 수 있을 듯.

부재	항  목	단위	산        식	값	비  고
-1C1	콘크리트	M3	가로x세로x(층고-슬라브 두께)		슬라브에서 산출
	거푸집	M2	(가로+세로)x(층고-슬라브 두께)x2		양면
	주근	M2	(층고+이음길이)x철근개수
	대근(단부)	M	(가로+세로)x2x((층고-슬라브 두께)/늑근간격)/2		1/4 + 1/4
	대근(중앙)	M	(가로+세로)x2x((층고-슬라브 두께)/늑근간격)/2		2/4
	보조대근(단부)	M	(가로+세로)x개수x((층고-슬라브 두께)/늑근간격)/2		단부 늑근간격
	보조대근(중앙)	M	(가로+세로)x개수x((층고-슬라브 두께)/늑근간격)/2		중앙 늑근간격

단부와 중앙 후프 철근을 절반으로 나눈 이유는 "보 물량 산출"을 참고 하시길....
