타설 부착 단열재 물량 산출

콘크리트 타설 부착 단열재 물량을 산출 하라고 했다.

하루가 지났다.

이틀이 지났다.

답이 없다......

왜?    ????



단순하잖아.... 슬라브 면적에 보옆면 물량 추가 해서 구하면 되잖아....

?????



어떻게 산출 하고 있는지 알아 봤다.

아하....

시공을 기준으로 물량을 뽑으려고 했나보다.

차라리 아무것도 모르면, 시키는데로 할텐데....  어떻게 시공하는지 아니, 더 어려운듯......

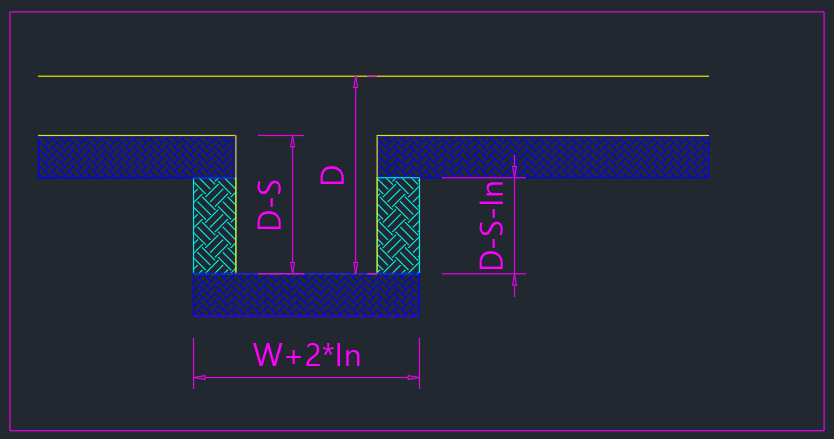

생각이 너무 많다. 그림 처럼 뽑으려면 너무 어렵다. (파란색은 중복되고, 각각의 스판마다 뽑아야 하고........)

이렇게 뽑는게 아니다.

산출의 핵심은 쉽게, 빠르게, 스피드 하게.... 정확하게 이다.



타설 부착 물량 산출은 단순하다.

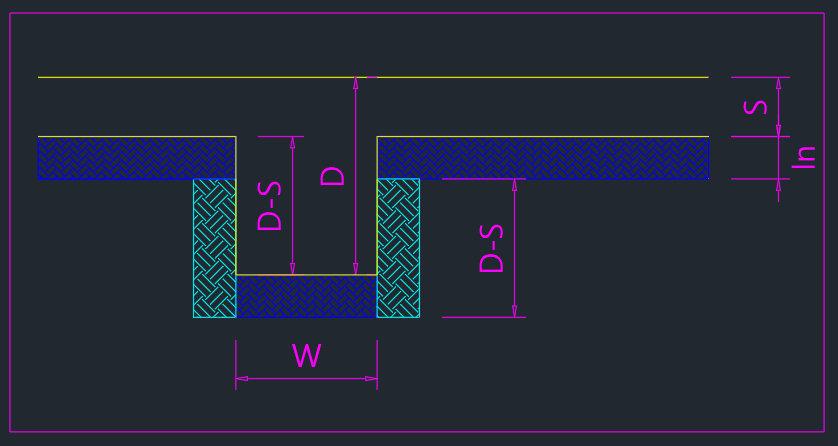

모양을 단순하게 아래처럼 변경해서 생각 하면 된다.

아까 말한것 처럼 슬라브 면적(슬라브 면적은 보하부 면적을 포함 한다.)에 보 옆면을 더하기만 하면 된다.

시공과는 다르게, 이런 개념으로 물량을 뽑는 거다.

보를 무시한 전체 면적을 뽑는다.(그러면 파란색 단열재 면적이 뽑힌다.)

거기에, 초록색 부분의 면적을 구해서 더하면 된다.

보높이가 D, 보길이가 L이라면,

(D-S)*L*2(양면)

이게 다다.



실제 시공을 기준으로 뽑을 필요는 없다.

항상 말하지만, 산출이 핵심은 스피드. 그리고 정확도....

혹시 보가 서로 크로스 되는 부분은 어떻게 하냐고?

그건 무시하면 된다.

왜냐고? 물량산출의 핵심은 스피드... 이기 때문에.....

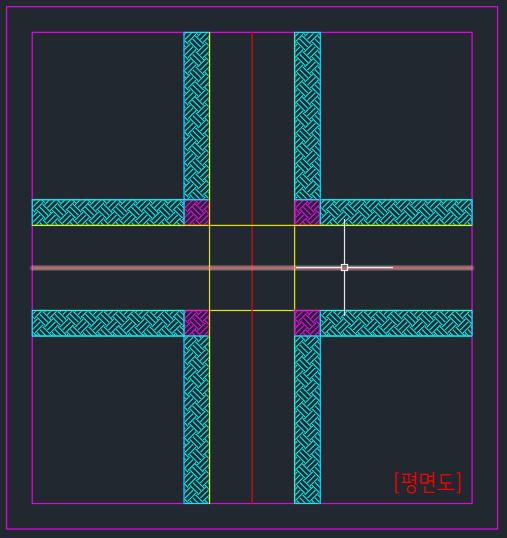

그림에서 선홍색 부분이 중복으로 뽑히지만, 대세에 아무런 지장이 없다.

게다가 뽑은 물량에 자재 할증도 추가 해야 한다.

단열재의 할증율을 참고로 10%

--------------------->표준품셈 재료의 할증률
