| 계단 테라조, 석재 물량산출 테라조 물량산출1 테라조 물량산출2 |
테라조 물량 산출 중 디딤판 및 챌판 산출

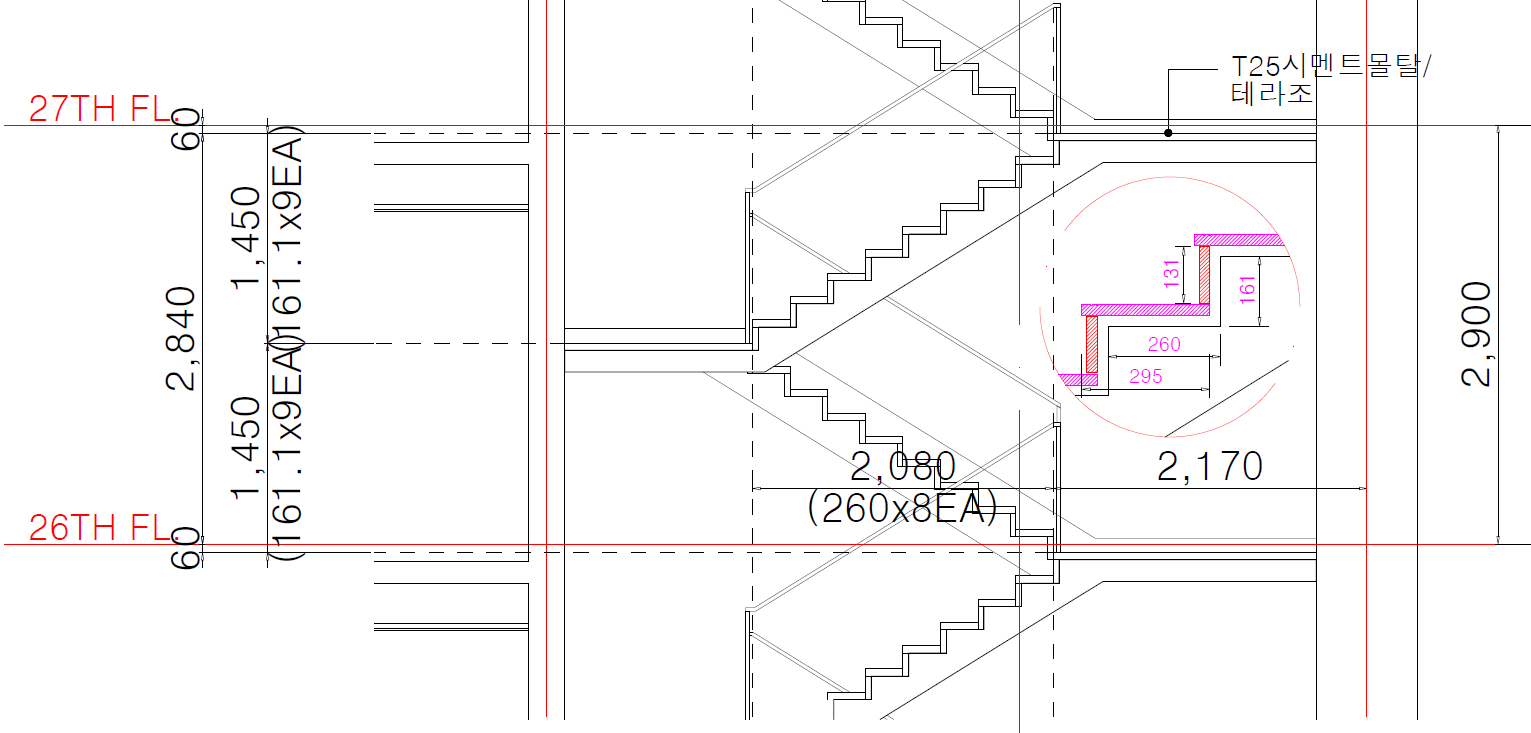

건축도면에 챌판과 디딤파니 잘못 표시 된 경우가 많으니, 아래 그림 참고

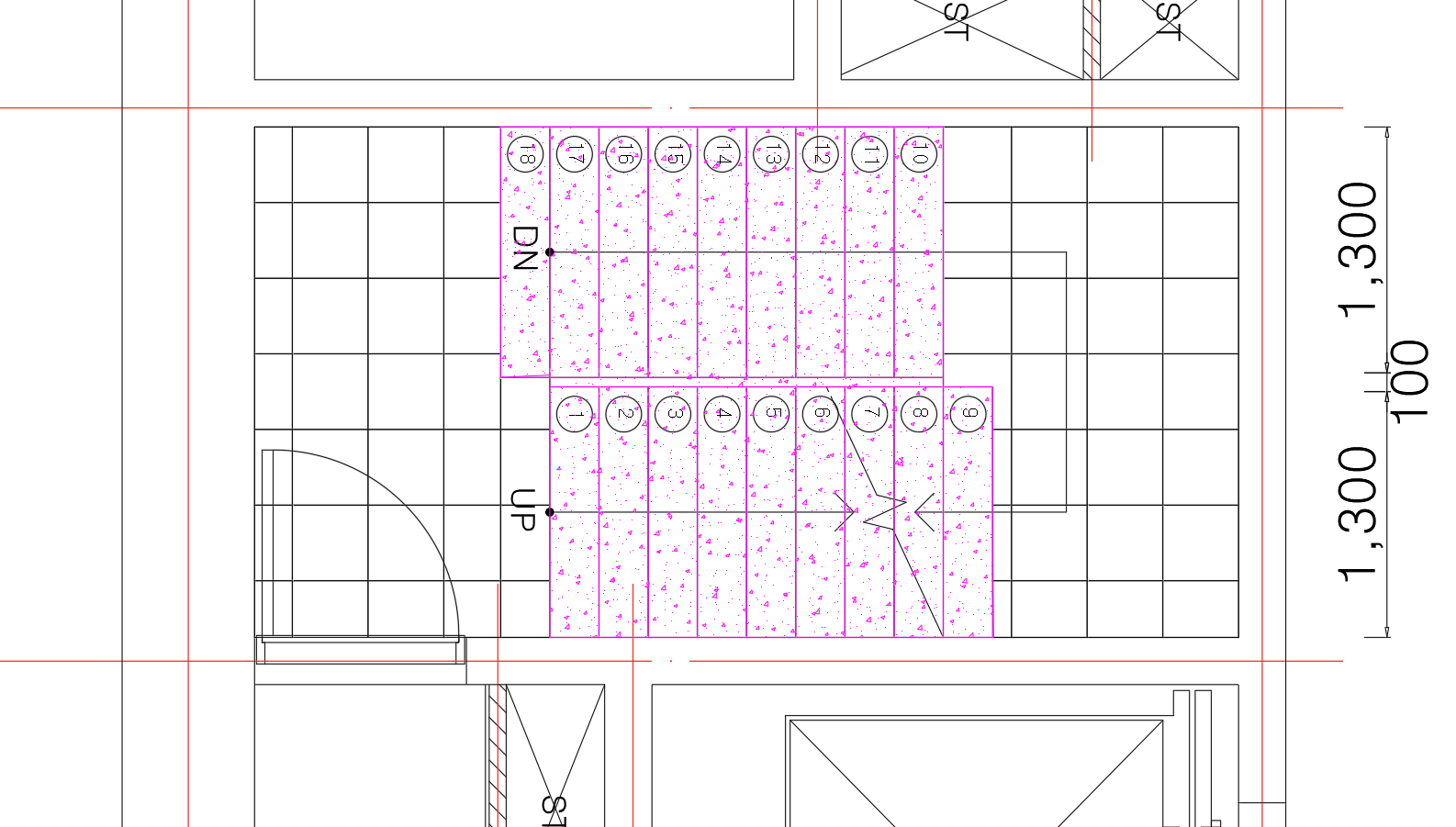

챌판 및 디딤판 산출
| 디딤판 규격계산(1,310 x 295mm) | |
| 길이 | 길이 = 1,300(평면에서 확인) + 10mm(코) = 1,310mm |
| 너비 | 너비 = 260(평면 및 단면에서 확인) + 25T + 10mm(코) = 295mm |
| 챌판 규격계산(1,310 x 135mm) | |
| 길이 | 길이 = 1,300(평면에서 확인) + 10mm(코) = 1,310mm |
| 높이 | 높이 = 161.1(단면에서 확인) - 25T - 2mm(메지)x2 = 135mm |

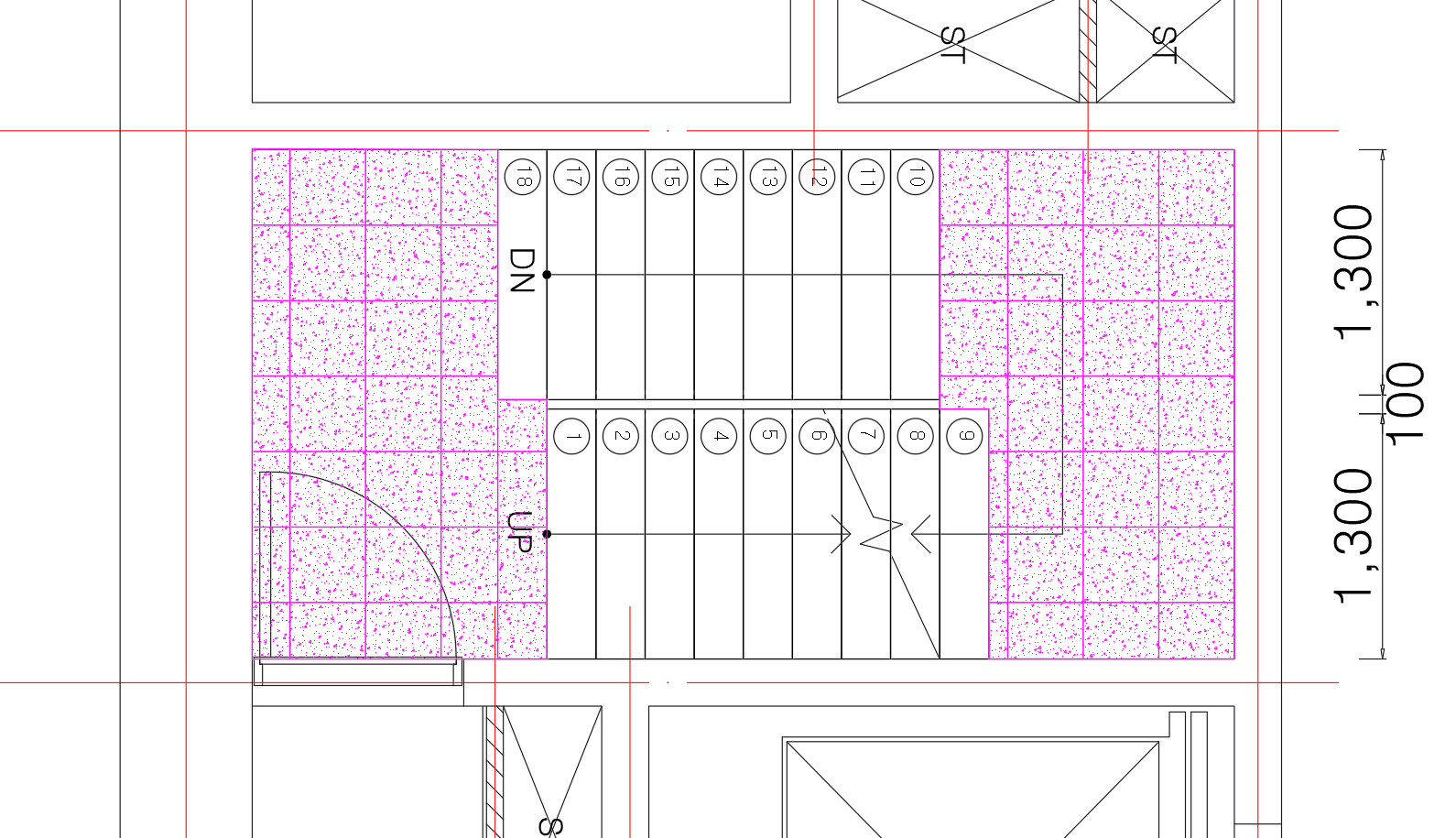

계단참 테라조 계산은 SHOP DWG 작성 및 물량 산출
