난간대 물량산출2

난간대 물량산출1 난간대 물량산출2

난간대 물량산출1에서 난간대 물량 산출을 알아 봤다.

이번에는 아주 단순하게 뽑는 방법을 알아 보려고 한다.

내가 주로 사용 하는 방법이고, 산출서가 맞는지 확인 할 때 사용 하는 방법이다.

즉,

빠르게 뽑을 수 있다는 거다.

내가 뽑는 방법은 단면도만 있으면 된다.

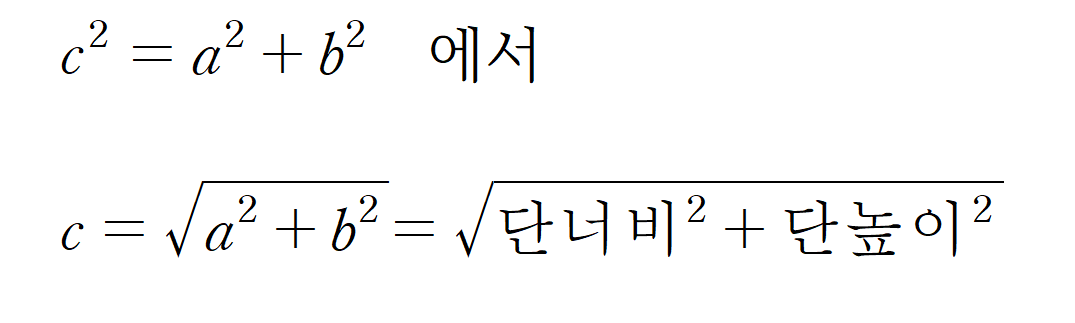

원리는 당연히 피타고라스의 정리이고,

빠르다는 장점이 있지만, 오차가 있다는 단점이 있다.



원리는 단순하다.

평면도 상의 9번과 18번의 디딤판은 난간대가 설치가 되지 않는다.

왜냐하면, 거기는 계단이지만, 계단참이기도 하기 때문이다.

그 9번과 18번 디딤판을 난간대를 설치 한다고 가정하고, 산출하는 거다.

그리고, 마구리면과 단부의 길이는 산출 하지 않는다. (귀찮으니까)

그러면 단면도만 가지고 계단 난간을 산출 할 수가 있다.



계단단면도 좌측에 적혀 있는 "(161.1x9EA)" 이부분만 가지고 뽑는거다.



먼저 산출서를 보자.

산출서
계단핸드레일/계단실	H:900,아연도금강판
'[2.08^2+1.45^2]+[2.08^2+1.45^2]+<중간참>(0.05+0.15+0.05)*2 = 5.57M



5.57M 이다.

이번에는 내 방식으로 뽑아 보자.

(단너비^2+단높이^2)^(1/2) x (단수) =  (0.26^2+0.1611^2)^(1/2) x (9+9) = 5.505564 ≒ 5.51 M



즉, 이경우에는 층별로 6센치미터가 차이난다.

25층 기준이라고 해도, 1.5M차이 밖에 안나게 된다.



물량산출은 몰라도, 물량이 제대로 산출되었는지 확인 하는데는 아주 쏠쏠하다.
