Gang Form- 갱폼 도면 검토

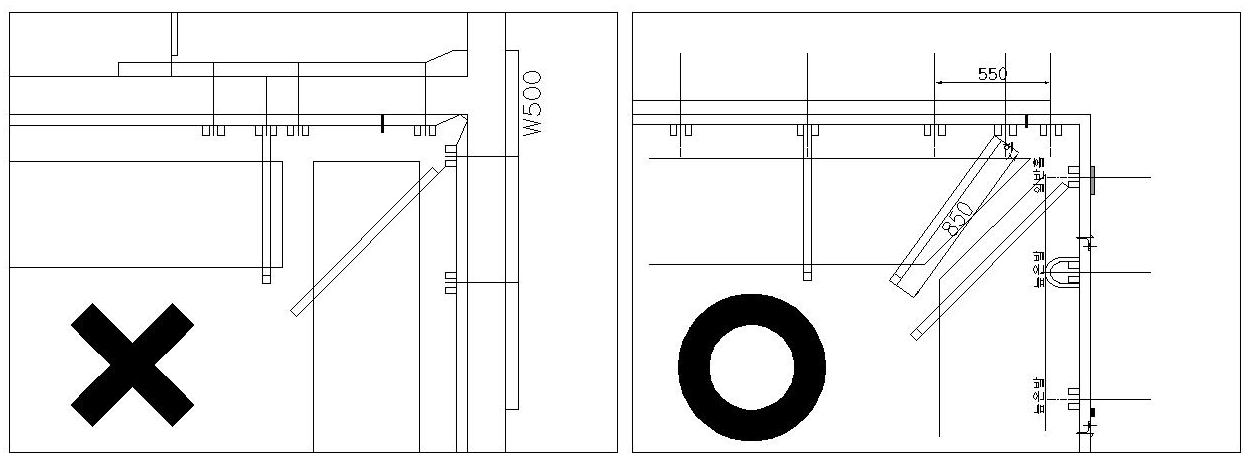

[CASE #1] OUT CORNER 발판 검토

발판 돌출 부위 고정/마무리 문제 발생

갱폼 제작 및 사용안전지침(2011 . 12 한국산업안전보건공단)  4.2.5 케이지 코너 마무리

     - 갱폼거푸집과 거푸집이 90도로 만나는 건물 코너부 케이지는 45도 각도로 제작하여 마무리

[CASE #2] IN CORNER / 갱폼 옥탑 절단부위 발판 검토

발판 부위 돌출로 흔들림 문제

갱폼 제작 및 사용안전지침(2011 . 12 한국산업안전보건공단)  4.2.5 케이지 코너 마무리

     - 갱폼거푸집과 거푸집이 90도로 만나는 건물 코너부 케이지는 45도 각도로 제작하여 마무리

헛 수직재 설치 하여 고정

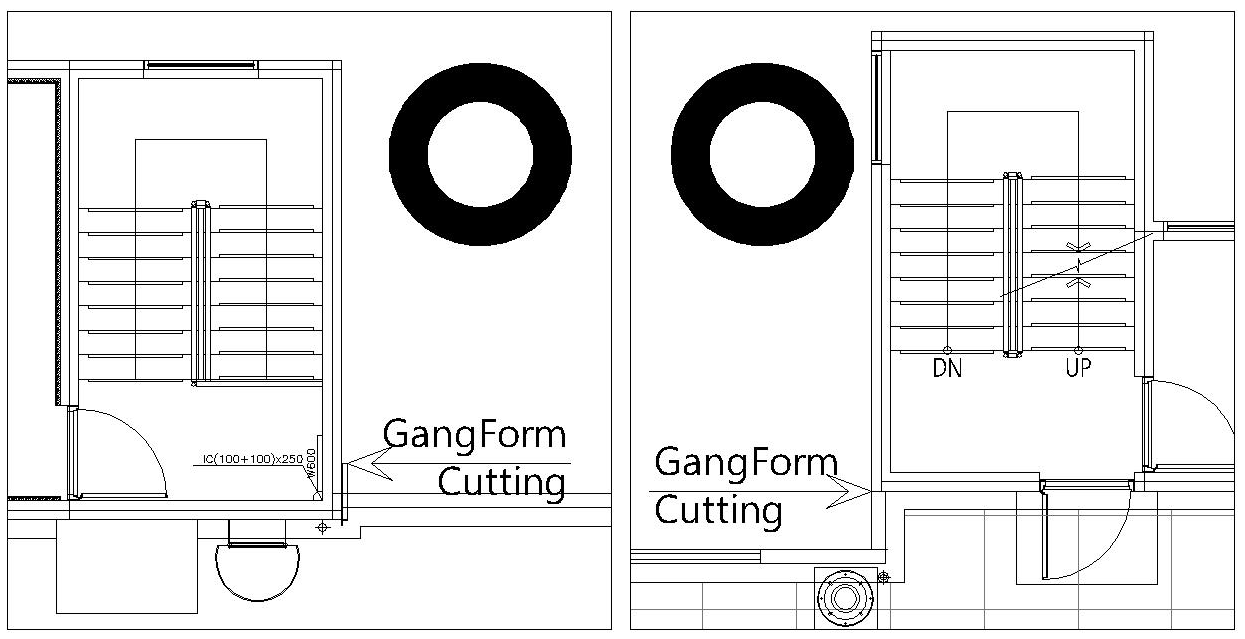

[CASE #3] 옥탑/층변화 부위 절단 검토

좌-옥탑 벽체에서 W=600 거푸집 부위 절단(알폼 타이 간섭 확인 필수)

우-옥탑 단부에서 절단하여 불필요한 작업 최소화
