우정사업본부에서 정하고 있는 우편함 규격 25cm ⅹ16cm ⅹ 32cm로 규정 우정사업본부 고시(정보통신부 고시는 폐지됨) LH 토지주택공사에는 설치 높이 기준이 있음. 최상단 우편함의 높이가 1.7M 이내로 바닥에서 420mm 이상 띄어서 설치 표준상세도 DA-77-005 우편함 설치도(1) / DA-77-006 우편함 설치도(2) 우정사업본부 고시 제2007-39호 우편법시행규칙 제132조에 의거 우편수취함 등의 크기, 구조, 재질, 외부표시에 관한 사항을 다음과 같이 고시합니다. 2007. 12. 31. 우정사업본부장 1. 우편수취함 규격 형 별 몸 체 우 편 물 투 함 구 가 로 세 로 깊 이 가 로 세 로 몸체바닥에서 투함구 밑선까지 고층건물 A형 25㎝이상 16㎝이상 32㎝이상 23㎝이상 4..

앞에서 얘기한 좌표간 거리 구하기 에서 좀더 나가보자. 좌표란건 원래 점이 라서 두점을 알면 거리를 알 수 있고, 세점을 알고 있으면, 거리와 각도를 알 수 있어서 삼각형을 그릴 수 있다는 당연한 상식을 가지고, 거기다 약간의 액셀을 가미 하는거다. 뭐 간단히 앞에서 말한 거리구하는 방법으로 거리를 간단히 구하고, 좀더 복잡하게 각도를 구해보자. 일단 cos C = (a^2 + b^2 -c^2) / 2ab 이니까, "C"의 각도를 구하기 위해서는 역함수 ACOS 을 구하면 된다. ㅡ.ㅡㅋ =ACOS((K33^2+K39^2-B38^2)/(2*K33*K39))*180/PI() 그러니까 위의 함수가 되는데, 일단 복잡하니, 그냥 베껴서 쓰자.

좌표간 거리 구하기다. 이게 캐드로 그냥 거리를 찍으면 되는건데, 꼭 계산을 해야 할때가 있다. 귀찮아도 한번 만들어 놓으면 언젠가는 쓸일이 꼭 있다. 예를 들면 토목 도면에 "현황 측량도" 뭐 이런거에 좌표가 죽~ 적혀있는데 건축도면 이랑 구조도면과 스케일이 달라 어떤 점인지 모를때 그러니까, 처음 좌표를 찾을 때 요긴하다. 방법은 아주 간단하다. 피타고라스의 정리 라는 중학교 수학책을 뒤져서 계산하면된다. 뭐 이런식이다. a2+b2 = c2 그러니깐, 직각이등변 삼각형에서 짧은변의 길이의 제곱 해서 더하면, 긴변길이랑 같다는 거다. 그 걸 가지고 아래와 같이 계산 하면 된다. 위의 그림에서 보다 시피, X좌표의 차를 짧은 변으로 해서 제곱 하고, Y좌표의 차를 또 짧은 변으로 해서 제곱 해서 더한다...

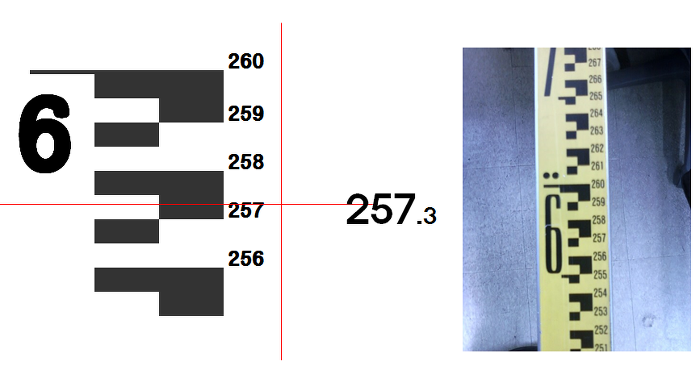

앞에서 다룬 Level 사용법 #1 Level 사용법 #2 에서 말한 스타프에 대해서 알아 보려고 한다. 스타프는 다들 한번쯤 봤을 거다. 도로위를 차를 타고 씽씽 달리다 보면 안전모를 쓴 아저씨들이 막대기를 들고 왔다 갔다 하는 모습을 종종 보게 되는데, 그게 바로 스타프다. 스타프는 건설현장에서 요긴하게 쓰는데, 본래의 목적인 LEVEL측정 뿐만아니라, 거의 자 대용으로 자주 쓴다. 여기에서 얘기 하려고 하는 건, 스타프 읽는 법이다. 레벨기를 통해서 스타프를 보게 되는데, 스타프는 mm단위 까지 읽을 수 있다. 자세히 보면 5mm단위 까지 되어 있지만, 그정도만 있어도 감으로 MM단위까지 읽는 거다. 아래의 그림을 보자. 일단, 스타프는 오른쪽 그림처럼 생겼다. 그리고 레벨기를 통해서 보면 왼쪽 그..

간단한 레벨기 사용법은 앞에서 다뤘다. Level 사용법 #1 참고 이번엔 좀 더 깊이 나가 보려한다. 하지만, 앞에서 다룬 내용과 별 차이가 없으니, 걱정은 마라. 하여간, 레벨기를 볼때 앞에 글과 이번글 두가지만, 알면 거의 다다. 우선 헷갈리니까, 이름을 붙이자. 레벨을 알고 있는 맨 왼쪽 스타프가 서 있는 지점을 A지점이라고 하고, 그 옆에 레벨기가 서있는 위치를 B지점 또 그옆에 있는 스타프 위치를 C지점 뭐 계속 이렇게 이름을 붙이자. 그러면 우리가 레벨이 궁금한 지점은 G지점이라고 하자. Q. A지점의 레벨을 알때 G지점의 레벨을 구하라. 1. 우선 A지점에는 스타프를 세운다. - 조수에게 똑바로 수직으로 세우라고 소리를 지른다. 2. 조수가 A지점에 스타프를 세우는 동안, 나는 B지점에 레..

LEVEL, 그러니까 간단한 레벨 사용법이다. 뭐 내가 많이 아는 건 아니지만, 간단히 원리를 설명하자면. 아래 그림에서 왼쪽 바닥 지표면의 Level을 알때 오른쪽 지표면의 레벨을 구하는 간단한 문제를 가지고 설명을 하려고 한다. 먼저, 조건은 레벨기는 수평을 본다는게 기본 조건이다. 쉽게 말해서 레벨기를 수평하게 맞추는 거다. 레벨기를 본사람은 알겠지만, 세개의 수포를 이용해서 맞추는 절차가 있는데, 그게 가장 중요한 포인트다. 하여간, 난 지금 원리를 간단히 설명 하는 거라 그 얘기는 일단 생략 하겠다. 먼저, 레벨을 구하기 위해서는 레벨을 알고 있는 점이 필요하다. B.M(Bench Mark) : 수준점. 이라고 한다. 또는 T.B.M(Temporary Bench Mark) : 임시 수준점 이라고..

support를 사용할때 V1,V2,V3,V4,V5,V6 같은 생소한 이름이 많은데, 각각의 서포트의 길이는 얼마인지? 허용하는 하중은 얼마인지에 관한 자료. 서포트 규격별 크기 및 허용하중 파이프 써포트 조립기준 1) 파이프 써포트를 3본 이상 이어서 사용금지 2) 파이프 써포트를 이어서 사용할 때에는 4개 이상의 볼트 또는 전용철물을 사용 3) 높이가 3.5m를 초과할 경우 높이 2m 이내마다 수평연결재를 2개 방향으로 설치하여 수평변위 방지 4) 지주의 연결은 볼트, 클램프 등의 전용철물을 사용 5) 지주의 활동방지 조치 실시 산업안전보건기준에 관한 규칙 [시행 2014.9.30.] [고용노동부령 제111호, 2014.9.30., 일부개정] 제332조(거푸집동바리등의 안전조치) 사업주는 거푸집동바리..

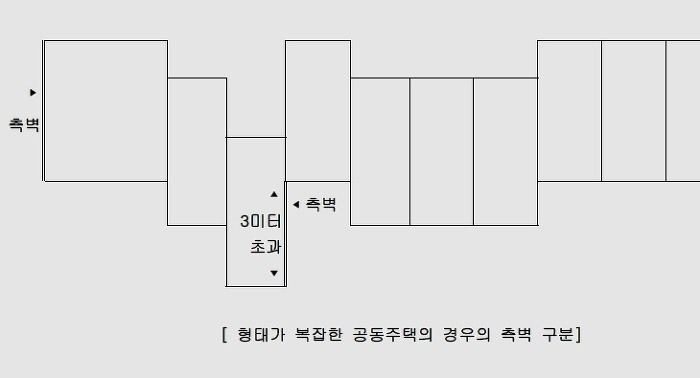

아파트 측벽이라는 말을 종종 하는데, 측벽이 뭐지? 대충은 아는데, 정확히 측벽에대한 기준이 뭘까? 측면부 벽체 중 3M 초과하여 외기에 직접 면한 벽을 말한다. Ⅰ. 건축물의 에너지절약설계기준 건축물의 에너지절약설계기준(2010.12.31, 국토해양부고시 제2010-1031호) 제3조(용어의 정의) 이 기준에서 사용하는 용어의 뜻은 다음 각 호와 같다. 9. 건축부문 바. “공동주택의 측벽”이라 함은 세대간 내벽 및 계단실 등으로 연결된 세대들의 횡방향 가장자리에 위치한 벽으로서 외기에 직접 또는 간접적으로 면한 거실의 벽, 각 세대거실의 측면부 벽체 중 3미터를 초과하여 외기에 직접 면한 벽을 말한다.

건축과 관련된 각각의 면적들이다. 각각의 면적들은 건축법 시행령 제119조의 면적등의 산정방법 에따라 산출 하게 된다. 대지면적 : 대지의 수평 투영 면적 건축면적 : 외벽의 중심선으로 둘러 싸인 부분의 수평투영 면적 처마, 차양 등 외벽 중심선으로 부터 1M 이내의 경우 면적 미산입 (캐노피가 1M 미만인 이유이다.) 발코니 등 외벽 중심선으로 부터 1.5M 이내의 경우 면적 미산입 (아파트 발코니가 1.5M로 일정한 이유이다.) 연면적 : 각층의 바닥 면적의 합계 용적률 : (연면적-지하층의 면적-지상층의 주차용 면적)/대지면적 건폐율 : 건축면적/대지면적 건축법 시행령 [시행 2015.5.28.] [대통령령 제25578호, 2014.8.27., 일부개정] 제119조(면적 등의 산정방법) ① 법 제8..

[유리 관련 모음] 복층 유리의 종류 및 부호 KS L 2003 복층유리의 표시 방법 강화 유리의 종류 및 부호 강화유리의 표시 배강도 유리의 종류 및 부호 배강도유리/반강화 유리의 표시 강화유리의 자파 예방 시험(HST) 열간 유지시험 접합유리(Laminated Glass)의 종류 및 부호 접합유리의 표시 강화유리(TEMPERED GLASSES / KS L 2002) 판유리를 열처리하여 유리표면에 강한 압축 응력층을 만들어 파괴 강도를 증가 시키고, 또 깨어 질때에는 작은 조각이 되도록 처리한 것 모양에 따른 종류 및 재료 판유리의 종류에 따른 명칭 모양에 따른 종류 재료판유리의 종류에 따른 명칭 기호 평면 강화 유리 무늬 강화 유리 4mm TP 5mm 6mm 플로트 강화 유리 4mm TF 5mm 6m..
